Infineon Technologies 门控参考板
英飞凌 门控参考板 (REFDOORCONTROLTOBO1) 展示了几个MOTIX™设备的功能。这些设备包括 TRAVEO™ II微控制器、MOTIX™ SBC TLE9562、MOTIX桥TLE9166EQ、MOTIX桥BTM90x1、PROFET™ BTS7200及OptiMOS™ 7 IAUCN04S7N040H。所有这些组件都可集成到汽车门控模块中。这款英飞凌科技 门控参考板可快速开发、减少系统设计工作量并加速软件设计。
特性
- 结合了TRAVEO II 微控制器、MOTIX SBC TLE9562、MOTIX桥TLE9166EQ、MOTIX桥BTM90x1、PROFET BTS7200及OptiMOS 7 IAUCN04S7N040H
- 精心优化的电路板设计，实现了紧凑的尺寸，同时还确保了最佳的热性能和EMC
- 通过12VDC输入电源接口供电
- 防止输入电压电源的反转极性
- 10引脚串行电线调试 (SWD) 连接器，用于闪存微控制器
- CAN/LIN连接器接口
- 电源电压范围：5.5V至20V
- 最大电源电流：20A
- 5V引脚端口
- 电路板尺寸：75 mm x 75 mm x 20 mm
- 4层PCB，外层70μm，内层35μm
- 5级（CISPR25，150kHz至108MHz）传导发射
- 汽车级
应用
- 车门模块
- 车门区域控制器

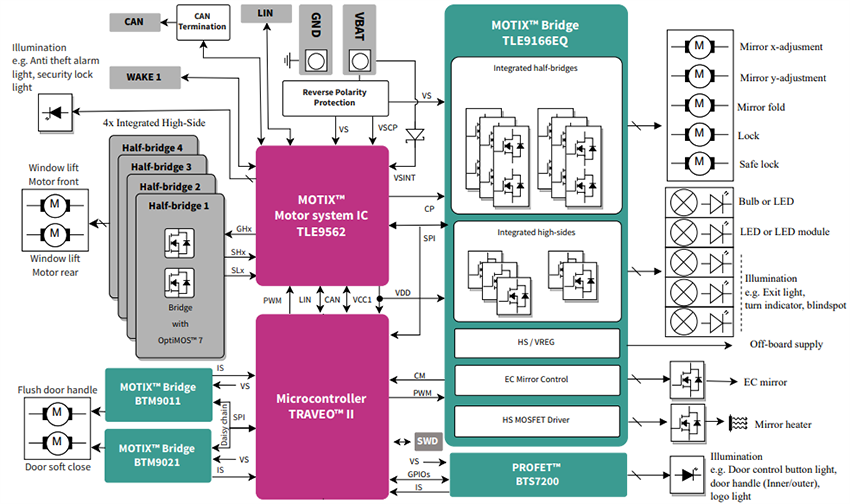

方框图
支持的设备
Infineon Technologies 32位TRAVEO™ T2G Arm® Cortex®微控制器
具有先进的性能、安全和安防特性，适合用于汽车应用。
Infineon Technologies TLE956x直流电机系统IC
将直流电机控制与电源功能（例如电源、CAN FD和LIN）结合在一起。
Infineon Technologies MOTIX™ TLE9166EQ多半桥IC
具有DC电机IC管理功能、SPI接口、超时看门狗和六个高侧开关。
Infineon Technologies MOTIX™集成全桥IC
提供可靠且高效的解决方案，工作电压可达42V。
Infineon Technologies PROFET™+ 2保护型高侧电源开关
在PG-TSDSO-14裸露焊盘封装中集成了先进的诊断和保护特性。
Infineon Technologies OptiMOS™ 7 40V车规功率MOSFET
具有大功率密度、低导通损耗和优化的开关特性。
发布日期: 2025-12-15
| 更新日期: 2025-12-23
