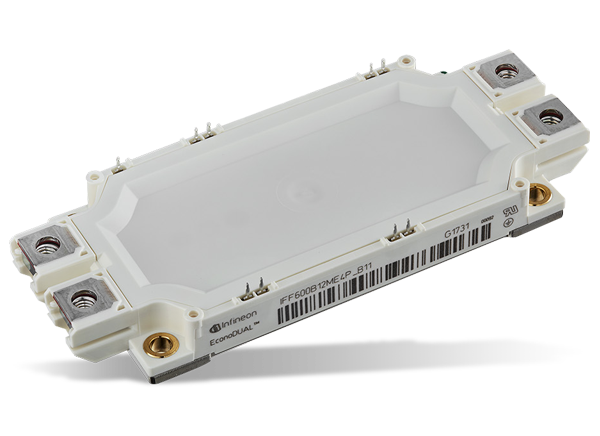

Infineon Technologies 带集成分流电阻器的EconoDUAL™ 3模块
Infineon带集成分流电阻器的EconoDUAL™ 3模块设计用于交流电流监测，并为优化逆变器的整体系统成本提供了一种有效方法。由于不再需要外部电流传感器，因此可以节省系统空间、降低材料成本进而降低制造成本。通过精确的电机控制，该器件可在宽温度范围内实现高电流测量精度。
EconoDUAL 3可用于各种应用，如交流电机驱动器、开关电源和太阳能。EconoDUAL 3分流器模块系列支持1200V下300A至600A的电流范围，并即将推出1700V版本。该模块采用预涂覆的热界面材料，以实现最小电阻和最长使用寿命。PressFIT封装可确保快速且经济高效的组装。
特性
- 先进的1200V IGBT4技术
- 带集成分流器的ED3，可进行电流测量
- 1200V：300A、450A和600A模块
- PressFIT控制引脚和螺钉电源端子
- TIM – 预涂覆的热界面材料，可实现较长的使用寿命
- 采用模压端子，设计紧凑而坚固
- 工作结温：150°C
- 低V(CEsat)
- V(CEsat)，带正向温度系数
- 隔离式基板
- 可靠的EconoDual™ 3封装，采用长期稳定的TIM和集成分流器
- 更高的逆变器功率密度
- 更高的电流测量精度
- 降低了系统成本
- PressFIT可减少安装工作量并提高互连可靠性
应用
- GPD
- 伺服驱动器
- CAV/E总线
- 不间断电源
- 太阳能
