Infineon Technologies EVAL-2ED2742S01GM1 评估套件

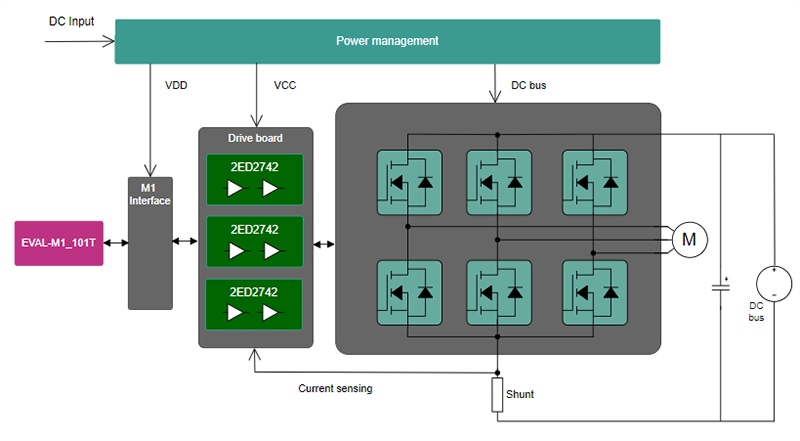

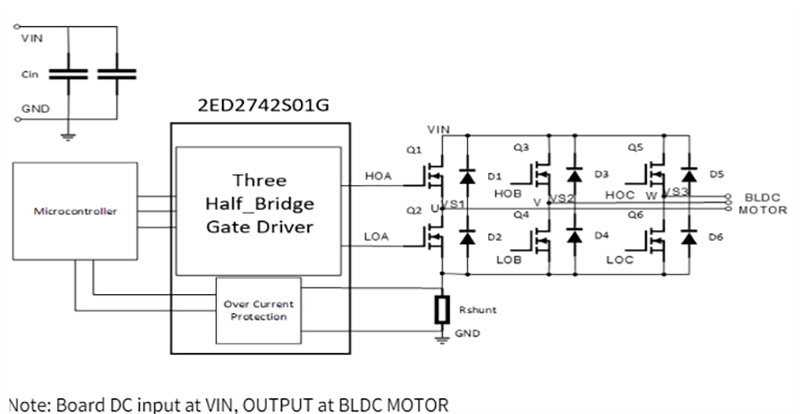

英飞凌 面向电池供电应用(BPA)的EVAL-2ED2742S01GM1评估套件包含一个三相逆变器电源板，配有160V额定电压的 2ED2742S01G  (3mm x 3mm VSON-10)半桥栅极驱动器。2ED2742S01G可驱动六个IPTC015N10NM5 100V额定电压的OptiMOS™ MOSFET（采用HDSOP-16封装）。M1连接器可连接iMOTION™ 模块化应用设计套件(MADK)控制卡(EVAL-M1-101T)。该控制卡由IMC101T-T038 iMOTION电机控制IC，内置先进的电机控制引擎(MCE)，可实现无需编程的先进无传感器磁场定向控制(FOC)。IMC101T-T038属于iMOTION IMC100系列，这是iMOTION™ 电机控制IC平台的新一代产品，专门用于PMSM (BLDC)电机的磁场定向控制。该评估套件配有EVAL-2ED2742S01 GM1和EVAL-M1-101T，包含USB连接器，用于连接使用MCE Designer软件的笔记本电脑。
