Infineon Technologies EVAL-6ED2742S01QM1 评估套件
英飞凌 面向电池供电应用(BPA)的蓝牙 EVAL-6ED2742S01QM1评估套件包含一个三相逆变器电源板，配有160V额定电压的6ED2742S01Q（采用5mm x 5mm QFN-32封装）三相栅极驱动器。6ED2742S01Q可驱动六个150V额定电压的 OptiMOS™ MOSFET BSC074N15NS5（采用5mm x 6mm super SO8封装）。该电源板设有M1连接器，用于连接iMotion™ 模块化应用设计套件(MADK)控制卡(EVAL-M1-101T)。该控制卡采用IMC101T-T038 iMOTION电机控制IC，内置先进的电机控制引擎(MCE)，可实现无需编程的先进无传感器磁场定向控制(FOC)。IMC101T-T038属于iMOTION IMC100系列，这是iMOTION电机控制IC平台的新一代产品，专门用于PMSM (BLDC)电机的磁场定向控制。该评估套件配有EVAL-6ED2742S01QM1和EVAL-M1-101T，包含USB连接器，用于连接使用MCE Designer软件的笔记本电脑。
特性
- 标称输入电压：24VDC
- 设计用于最大250W电机功率输出（加装散热片/强制空气冷却可达到500W）
- 用于电流检测的单分流器
- 感测DC-Link电压
- 板载+12V和+3.3V辅助电源
- M1接口与iMOTION控制板兼容
- 6ED2742S01Q内部集成电源管理单元(PMU)，其中包含：
- 线性前置稳压器，支持宽输入VIN 范围
- 集成电荷泵，可实现稳定的VCC
- 6ED2742S01Q内部集成电流检测放大器(CSA)，可选择增益
- 6ED2742S01Q内部集成过流保护，可调整VREF 阈值
- 具有内置死区时间的集成击穿保护
- 多功能RFE引脚（启用、故障和自动故障清除），用于启用/禁用电机驱动器
- 集成短脉冲/噪声抑制输入滤波器
- 尺寸：120mm x 60mm x 25mm（长x宽x高）
- 符合RoHS标准
应用
- 消费电子和室外电动工具
- 机器人技术
- 协作机器人 (Cobot)
- 大功率BLDC/PMSM/ACIM电机可驱动电压高达200V
- 低功率BDC/BLDC电机可驱动电压高达72 V
- 遥控直升机和无人机
- 电动自行车
- 真空吸尘器
简化应用框图
功能块

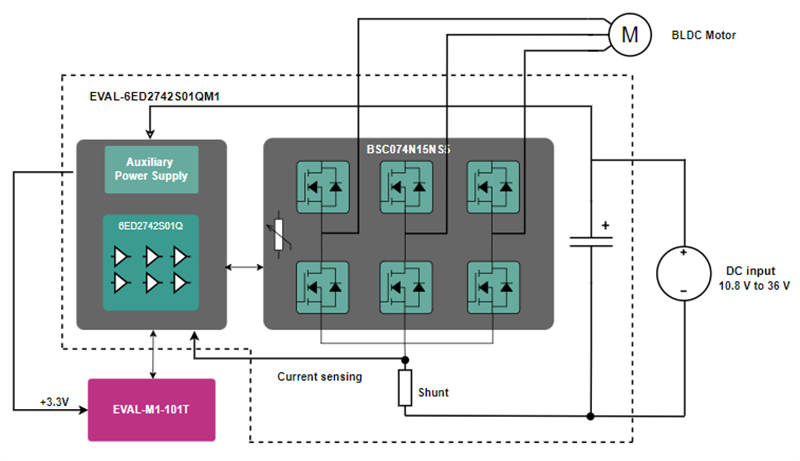

框图
相关产品
Infineon Technologies EVAL-M1-101T iMOTION™ MADK控制板
电机控制评估板，设计用于 iMOTION模块化应用设计套件平台。
BSC074N15NS5 150V额定电压 OptiMOS™ MOSFET
