Infineon Technologies EVAL-M1-IM06B50 评估板
英飞凌EVAL-M1-IM06B50iMOTION™模块化应用评估板设计用于采用CIPOS™ Mini IPM技术和先进运动控制引擎 (MCE 2.0) 技术进行电机驱动的应用。该控制板配备了M1 20引脚接口连接器，例如EVAL-M1-101T。IM06B50GC1 CIPOS Mini IPM的电压为600V，电流额定值为50A。该设备针对大型家用电器，例如空调、水泵、风扇以及其他低功率和中等功率电机驱动应用进行了优化。
英飞凌EVAL-M1-IM06B50 iMOTION模块化应用评估板设计用于帮助利用CIPOS Mini IPM IM06B50GC1打造应用以及通过无传感正弦控制运转永磁电机尚处初始阶段的客户。
特性
- 输入电压85Vac至265Vac
- 最大输入和输出电流为20A
- 最大3000 W电机功率输出
- 板载EMI滤波器
- 电流检测运算放大器（OPA）配有一个分流器
- 15 V和5 V辅助电源
- 感测DC-Link电压
- 过电流硬件保护和过温保护
- 热敏电阻输出
- PCB为166mmx166mm，两层，厚度为2oz。铜
- 符合RoHS标准
应用
- 主要家用电器
- 空调
- 泵
- 风扇
- 中低功率电机驱动
相关IPM
Infineon Technologies CIPOS Mini
设计用于控制电机驱动应用，例如冰箱。

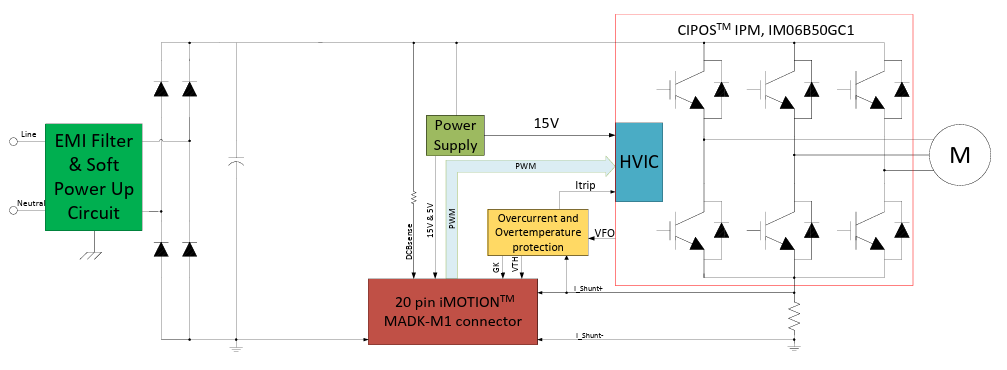

方框图
概述
发布日期: 2025-12-02
| 更新日期: 2026-01-08
