Infineon Technologies Power PROFET+容性负载充电评估板

英飞凌Power PROFET™+容性负载充电评估板是一款以应用为中心的开发平台，旨在演示英飞凌Power PROFET+系列如何在12V、24V和48V系统中实现容性负载的安全高效切换。该评估板为从事高侧开关应用的工程师提供了一个实用的参考设计，适用于配电、供暖系统及其他需要对电容器充电进行控制的负载场景。该板展示了一种外部电路方案，用于应对容性负载切换所带来的独特挑战，特别是给大容量电容器充电时所产生的大浪涌电流。该设计可帮助用户利用与目标电压范围匹配的适当Power PROFET+高侧开关，评估容性负载开关（CLS）解决方案。

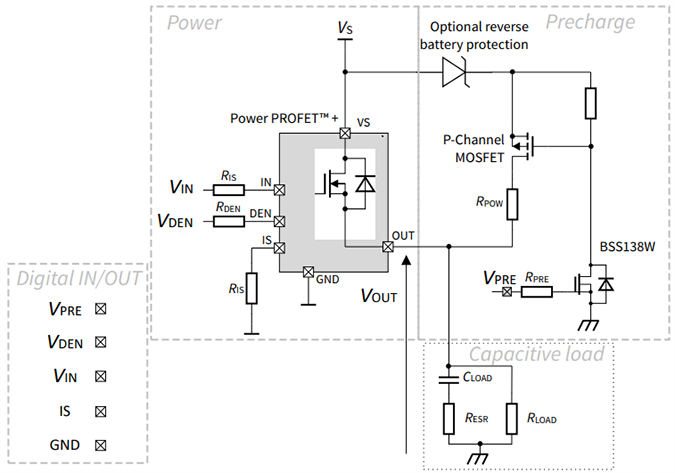

该款英飞凌评估板包含一份详细的原理图和PCB布局图，针对预充电、短路事件及各种实际负载场景下的安全运行进行了优化。该评估板提供了仿真结果，展示了不同功率电阻值对电路板充电行为的影响，从而指导用户根据具体电容器容量和应用需求相应调整设计。

特性

评估板采用BTS50010-1LUA Power PROFET™+ 12V功率开关IC
根据所选用的Power PROFET™+，可用于12V、24V和48V应用
用户可根据需求调整功率电阻器
3.1 V 到 28 V 的输入电压范围
输入与输出连接 - GND钩、Power PROFET™+的12V IS引脚、用于开启/关闭诊断使能的DEN引脚、用于开启/关闭输入的IN引脚，以及用于驱动P沟道MOSFET的PRE引脚
功率路径 - 提供VS和VOUT连接，用于功率路径
PCB面积：68mm²

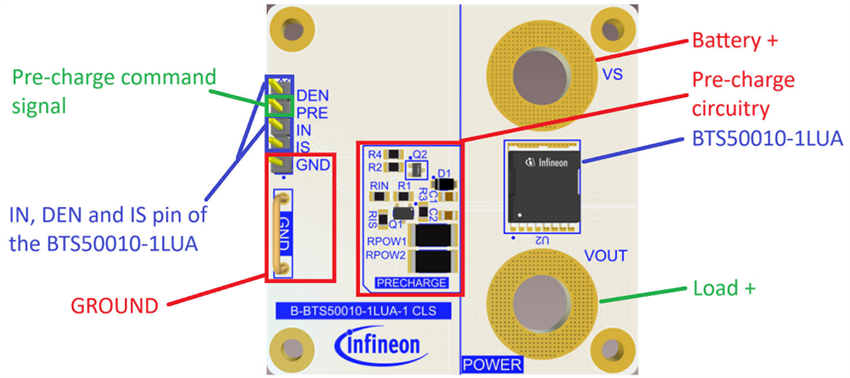

3个独立的电路板区域
- 预充电区域
  - 用于预充电路径的两个功率电阻器：RPOW1和RPOW2
  - P沟道MOSFET Q1和N沟道MOSFET Q2，用于控制电路板开关
  - 外围电容器和电阻器，用于驱动MOSFET
  - 用户可修改功率电阻器，用于调整预充电时间
  - 二极管D1提供电池反接保护
- 功率区域 - 包含BTS50010-1LUA在内的主功率路径
- 数字输入/输出区域 - 与微控制器连接的接口，包括GND、IS、IN、DEN和PRE引脚
