Infineon Technologies PSOC™ 4000T多传感MCU
英飞凌PSOC™ 4000T多传感微控制器 (MCU) 采用英飞凌第五代CAPSENSE™ 技术，具有多传感能力，包括电容传感、电感传感、传感和悬停触摸能力。支持的传感技术被集成到单个PSOC 4 MCU中，以优化性能、实现新的用例或节约成本。
PSOC 4000T系列具有可靠性、稳健性、液体耐受性和多感测能力。这些设备适用于可穿戴设备、耳戴式设备和物联网 (IoT) 设备，这些设备需要低功率和增强性能以获得更好的用户体验。此外，这些MCU为现有的PSOC 4000和PSOC 4000S设计提供了一条轻松升级到第五代CAPSENSE技术的途径，并且具有软件和封装兼容性。
CAPSENSE™触摸和多感测技术
英飞凌的第五代CAPSENSE技术在其领先的电容式感应技术的基础上，增加了专有的传感技术，以及无侵入和无接触液感解决方案。第五代CAPSENSE提供比前几代CAPSENSE高10倍的SNR（信噪比）性能，同时功耗降低10倍。第五代CAPSENSE触摸传感技术非常适合可穿戴设备和电池供电的智能设备。始终开启功能可显著降低设备在活动和待机模式下的功耗，从而延长电池寿命。
特性
- 多重传感能力
- 电容传感
- 电感传感
- 电平传感
- 悬浮触摸
- 32位MCU子系统
- 48MHz ARM® Cortex®-M0+
- 64KB闪存和8KB SRAM
- 配备第五代CAPSENSE MSC（多检测转换器）
- 在深度睡眠模式下进行“始终开启”感测，通过基于硬件的触摸唤醒检测实现超低功耗操作
- 在恶劣条件下可靠运行，包括潮湿和高湿度环境
- 支持自容性、互容性和感应式感测技术
- 支持多达16个传感器
- 可编程数字模块
- 两个16位定时器/计数器/脉冲宽度调制器 (TCPWM) 模块
- 两个可配置为I2C、SPI或UART的串行通信模块 (SCB)
- I/O子系统
- 多达21个GPIO，包括16个传感器
- 低功耗工作范围：1.71V至5.5V
- 深度睡眠模式，6µA始终开启触摸感应
- 平均200µA的主动触摸检测和跟踪
- 第五代CAPSENSE
- 同类最佳的电容式感应信噪比和液体耐受性
- “始终开启”模式，基于硬件的触摸唤醒检测，实现超低功耗操作
- 主动触控检测与跟踪，实现低功耗优化
- 具有方向性和手势控制的高级接近感测
- 英飞凌提供的中间件软件，使电容式感测设计变得简单
- ModusToolbox™软件
- 全面的多平台工具和软件库集合
- 包括板支持包 (BSP)、外设驱动库 (PDL) 和中间件，例如CAPSENSE
- 与行业标准工具兼容
- SNR提高10倍
- 功耗降低10倍
- 人机界面和感应选项范围广泛
- 液体耐受性电容式感应
- 电感式感应可实现光滑且防水的金属按钮设计
- 泡沫和残留物不受影响的非接触式、灵活、高分辨率液体感应
- 手势操作实现远距离接近
- 为基于PSOC 4000和PSOC 4000S的设计提供迁移路径
应用
- 可穿戴设备 - 智能手表、智能眼镜、AR/VR眼镜
- 电池供电的智能设备 - 恒温器、机器人吸尘器、智能锁定、遥控器、智能扬声器
- 耳戴式设备 - 耳塞
- 其他消费电子应用 - 吸油烟机、咖啡机、微波炉/烤箱、打印机、门禁系统
使用示例
视频
方块图

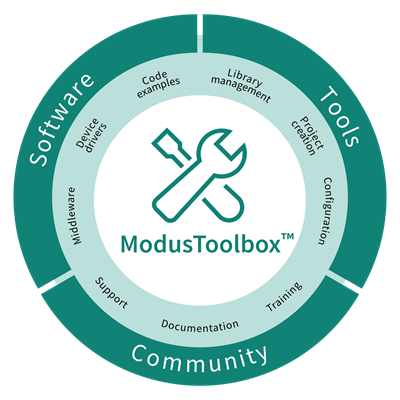

ModusToolbox™软件和传感器设计工具
ModusToolbox软件是一个现代的、可扩展的开发环境，支持多款英飞凌微控制器设备，包括PSOC产品。它作为开发工具、库和嵌入式运行时间资产的集合提供，提供灵活且全面的开发体验。
英飞凌提供了一套丰富的开发资源，以支持PSOC 4000T。ModusToolbox开发平台赋能CAPSENSE系统开发，集成液位/电感传感以及用于可靠触摸接口设计的触摸固件库。得益于ModusToolbox平台，CAPSENSE应用程序可以轻松地从一个PSOC控制器转移至另一个PSoC控制器上，从而允许人机界面应用程序在广泛的产品设计系列中具有可扩展性。
ModusToolbox软件包包括台式电脑程序，可实现以下功能：
• 创建新的嵌入式应用程序程序
• 管理软件组件
• 配置设备外设和中间件
• 编译、编程和调试
评估套件
Infineon Technologies CY8CKIT-040T评估套件
用于评估PSOC™ 4000T ARM® Cortex®-M0+微控制器的功能。
Infineon Technologies CY8CPROTO-040T PSOC™ 4000T CAPSENSE™套件
通过第五代CAPSENSE™ 技术提供简单、开箱即用的体验。
Infineon Technologies CY8CPROTO-040T-MS多传感器原型设计套件
展示第五代CAPSENSE™ 技术的能力。
