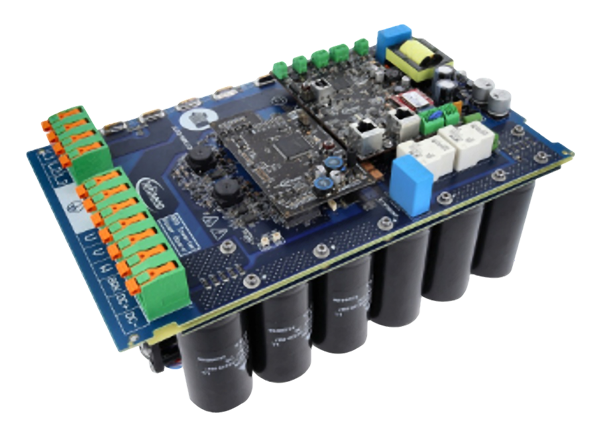

Infineon Technologies REF-22K-GPD-INV-EASY3B评估套件
英飞凌科技 REF-22K-GPD-INV-EASY3B评估套件是工业电机驱动器，用于三相400V AC电网，标称功率为22kW。这些参考套件包括FP100R12W3T7_B11 Easy3B电源模块、TLI4971-A120T5电流传感器、1ED3131MC12H栅极驱动器IC、IMBF170R1K0M1 1.7kV SiC-MOSFET以及XMC4800-F144F2048和XMC4300-F100K256微控制器。通过这些产品的组合，可以在一个设计中完成评估以及在产品之间实现互动体验。REF-22K-GPD-INV-EASY3B套件包括EMI滤波器、预充电和电容器组、隔离式电源、电源模块、控制器和带风扇的散热片。这些参考套件用于泵、风扇、压缩机和传送带等应用。
特性
- FP100R12W3T7_B11:
- EASY3B IGBT7模块，用于大电流和高功率密度
- TLI4971-A120T5:
- XENSIV™电流传感器，用于测量大电流，功率损耗最小
- 1ED3131MC12H:
- 栅极驱动器，可实现最佳EMI性能，降低功耗
- IMBF170R1K0M1:
- CoolSiC™ MOSFET 1700V支持由大多数反激式控制器直接驱动
- XMC4800-F144F2048和XMC4300-F100K256：
- XMC微控制器，用于逆变器控制和通信
- 通过Easy3B封装和小电流传感器实现出色的功率密度
- 得益于IGBT7（导通损耗低），提高了能源效率
- 经过预先测试的参考设计可完全重用于定制
- 即插即用解决方案
规范
- 380V至480V线路电压 (VIN) （±10%三相交流）
- 功率：22kW
- 低过载基础负载电流：45A
- 高过载基础负载功率：18.5kW
- 高过载基础负载电流：38A
- 功率损耗：<700W
- 尺寸：220mm x 400mm x 170mm
- 环境温度范围：10°C至35°C（相对湿度为30%至80%）
应用
- 泵
- 风扇
- 压缩机
- 输送带

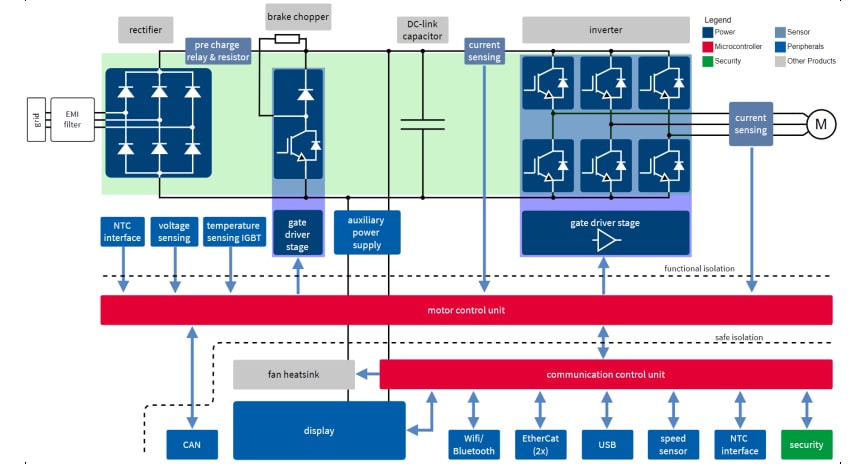

框图
