Infineon Technologies TLE94112ES_RPI_HAT直流电机控制HAT

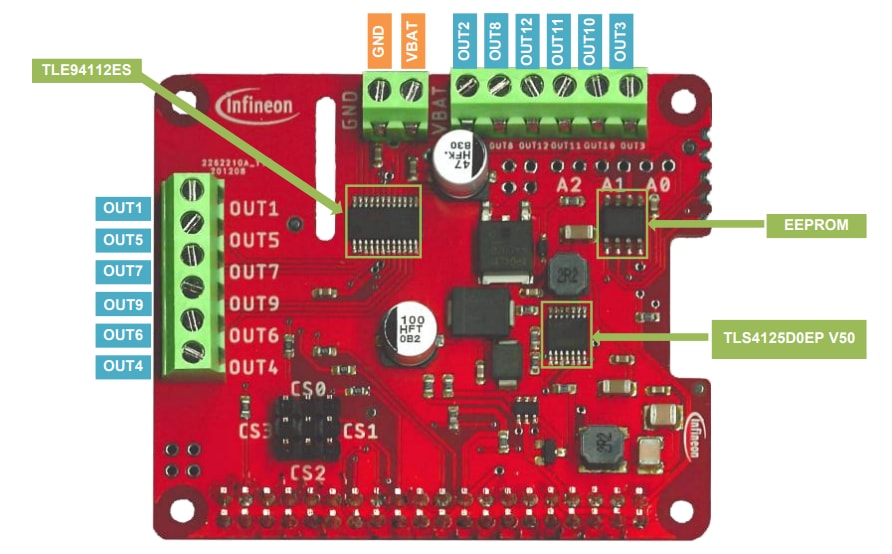

英飞凌科技TLE94112ES_RPI_HAT直流电机控制HAT为TLE94112ES提供快速便捷的评估平台。该控制HAT配有TLE94112ES和TLS4125D0EP V50半桥驱动器。
TLE94112ES_RPI_HAT直流电机控制HAT包括十二折半桥驱动器TLE94112ES，配有即用型软件库。该HAT还集成了TLS4125D0EP V50同步降压转换器，可为Raspberry Pi供电。
英飞凌TLE94112ES_RPI_HAT直流电机控制HAT可连接多达11个电机、电阻或电感负载，用于Raspberry Pi，以构建定制应用。
特性
- 12个半桥功率输出，每个输出0.9A（可组合高达3.6A）
- 宽输入电压范围：5.5V至20V
- 反极性保护
- 该驱动器具有过热、过流、过压、欠压保护功能，能够诊断过流、过压、欠压
- 通过TLS4125D0EP V50为Raspberry Pi供电
- SPI接口，具有零时钟诊断功能
- 增强的EMC性能
- 集成PWM发生器，具有3种不同频率（80Hz、100Hz、200Hz）
应用
- 汽车电机控制：HVAC挡板控制
- 多电机应用
- 直流电机和电压控制的双极步进电机
- 玩具
相关产品
Infineon Technologies OPTIREG™ Switcher稳压器
专为汽车应用而设计的同步降压稳压器。
Infineon Technologies 多半桥驱动器
包括2半桥器件到12半桥器件的产品系列。
