Infineon Technologies XDPS2201混合反激式控制器
英飞凌XDPS2201混合反激式控制器基于非对称半桥控制。该半桥可与串行电容器一起驱动传统的反激式变压器。反激式变压器和串行电容器的主电感构成一个谐振槽，用于实现零电压开关 (ZVS)。XDPS2201开关控制器具有600V高压启动单元，可实现快速充电和低待机功耗。该控制器提供峰值电流模式控制，可实现稳健快速的线路和负载控制。XDPS2201开关控制器IC非常适合用于交流/直流SMPS和超高功率密度适配器。
特性
- 集成式半桥驱动器，采用DSO-14 (150mil) 封装
- 600V高压启动单元，可实现快速充电和低待机功耗
- 峰值电流模式控制，可实现稳健快速的线路和负载控制
- 根据输出电流估算，突发模式进入/退出操作
- 一次侧输出过压保护
- 支持最低空载待机功耗：<75mW
- 通过一个引脚UART接口实现各种可配置参数
- 最低必要物料清单
- 可配置的上电和掉电保护
- 可配置的内置软启动
- 可配置的输出过压保护
- 可配置的突发模式进入和退出电流阈值，滞后小
- 可配置的过流保护，具有两个等级，用于峰值和瞬态负载
- 可配置的降频，具有周期跳跃，提高低负载效率
- 可配置的抖动，用于开关频率
- 可配置的传播延迟补偿，用于精确峰值电流控制
- 引脚无铅电镀
- 符合RoHS指令，无卤素，符合IEC61249-2-21标准
应用
- 直流/交流SMPS
- 超高功率密度适配器：>20W/英寸3
- 超高效率SMPS：>93%
典型应用电路

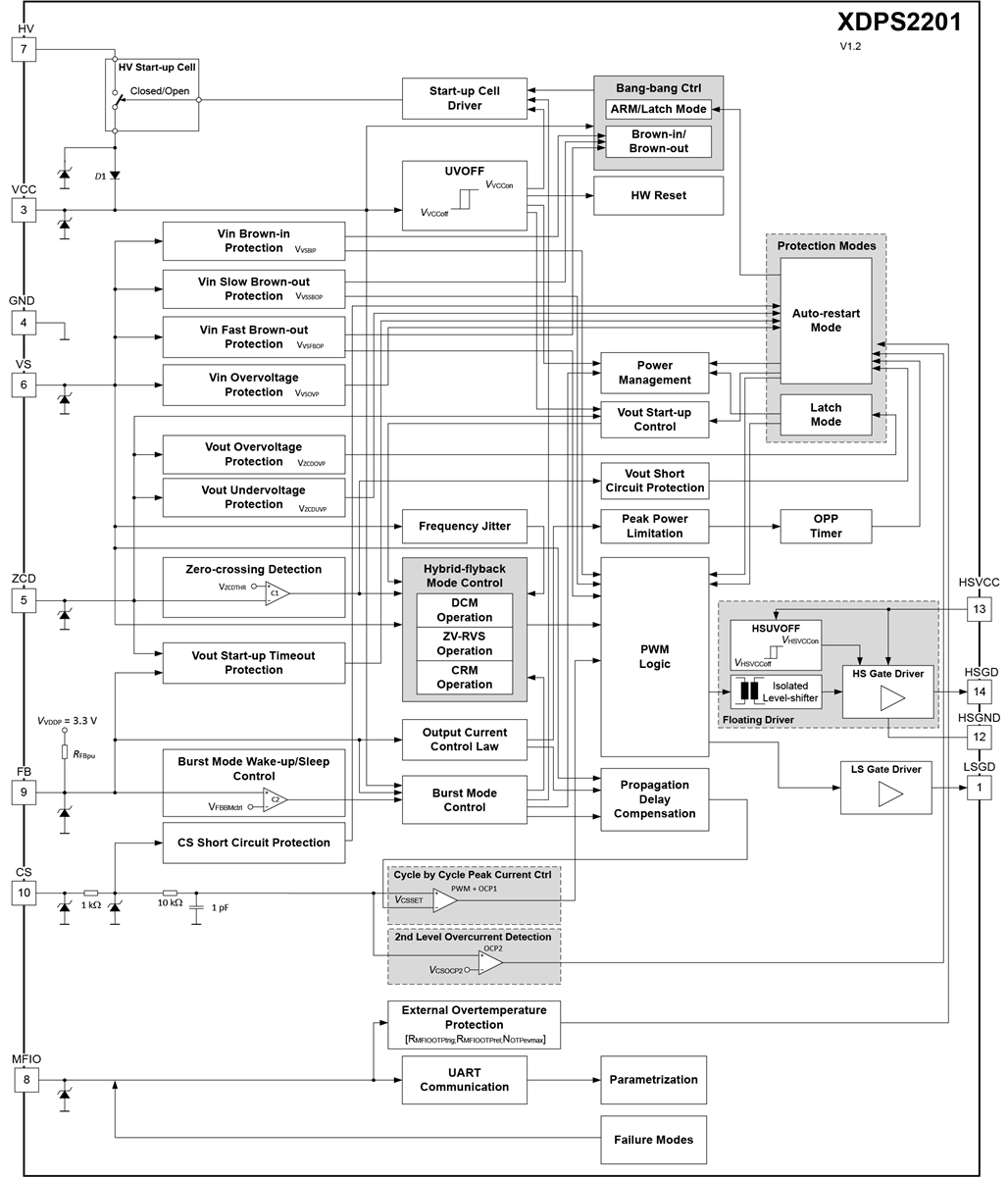

框图
