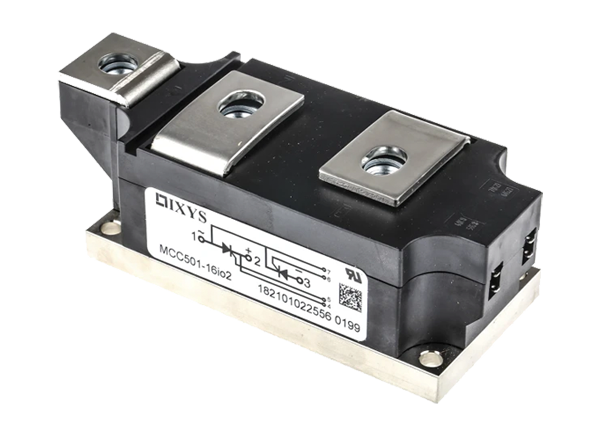

IXYS Mxx501双晶闸管模块
IXYS Mxx501双晶闸管模块采用全压力接触结构，在额定电流下具有最高可靠性和性能。该系列具有重复峰值断态电压 (VDRM) 和重复峰值反向电压 (VRRM)（1200V至1800V）。其他特性包括-40°C至+125°C工作温度范围、503A最大平均导通电流 (TC=85°C) 以及1195A标称RMS导通电流 (TC=55°C)。
IXYS Mxx501双晶闸管模块设计符合行业标准外形，因此非常适合用于各种应用。
特性
- 全压力接触结构
- 在额定电流下具有最高可靠性和性能
- 设计符合行业标准外形
规范
- 重复峰值断态电压和重复峰值反向电压：1200V至1800V
- 非重复峰值断态电压和非重复峰值反向电压：1300V至1900V
- 工作温度范围：-40°C至+125°C
- 最大平均导通电流：503A (TC=+85°C)
- 最大平均导通电流：347A (TC=+100°C)
- 标称RMS导通电流：1195A (TC=+55°C)
- 直流导通电流：985A (TC=+55°C)
相关产品
IXYS 单晶闸管和双晶闸管模块
单晶闸管或双晶闸管模块，具有800V至2200V的反向重复峰值电压，采用DCB技术。

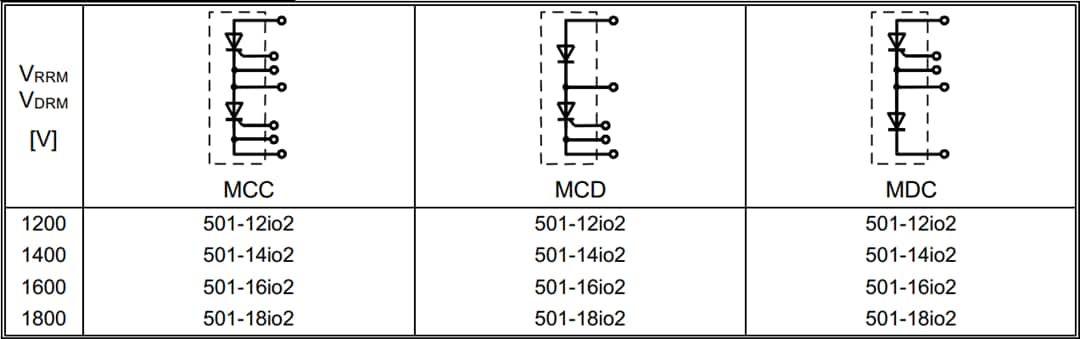

内部示意图与电压

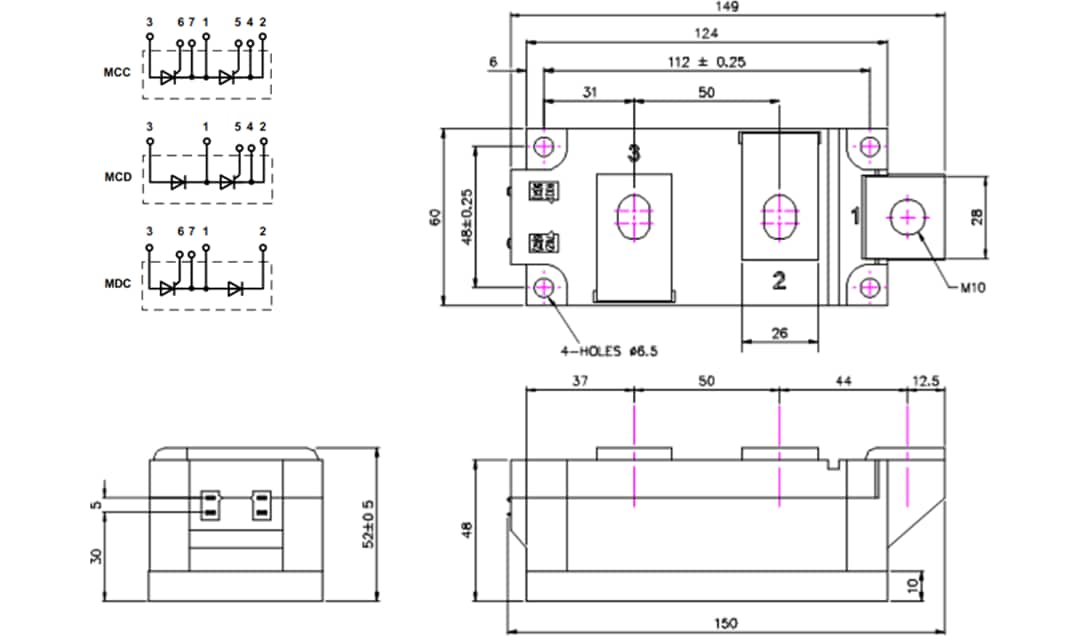

封装外形
