Johanson Technology 2450AD18A6050迷你超宽三频段天线
Johanson Technology 2450AD18A6050迷你超宽三频段天线是一款微型蓝牙/WiFi® 6E和UWB内部片式天线，工作频段为2400MHz至2500MHz、4900MHz至5850MHz以及5850MHz至7200MHz。该款表面贴装2450AD18A6050天线符合IEEE 802.11 ax标准，设有单馈电点，辐射效率高达85%。2450AD18A6050迷你超宽三频段天线采用EIA 1206（3216公制）封装，尺寸为3.20mm x 1.60mm x 0.50mm，采用转角PCB安装设计。其他特性包括50Ω阻抗、3W最大功率容量以及-40°C至+85°C工作温度范围。
特性
- 2.45GHz/6.05GHz BT/Wi-Fi和UWB陶瓷迷你天线
- 单馈电点
- 转角安装
- 频段
- 2400MHz至2500MHz
- 4900MHz至5850MHz
- 5850MHz至7200MHz
- 峰值增益（YZ平面）
- +2.0dBi典型值（2400MHz至2500MHz时）
- +1.5dBi典型值（4900MHz至5850MHz时）
- +2.5dBi典型值（5850MHz至7200MHz时）
- 5dB至6dB最低回波损耗
- 平均增益（YZ平面）
- -1.5dBi典型值（2400MHz至2500MHz时）
- -2.0dBi典型值（4900MHz至5850MHz以及5850MHz至7200MHz时）
- 74%至85%的辐射效率
- 50Ω阻抗
- 3W最大功率容量
- 温度范围
- -40°C至+85°C工作温度
- +5°C至+35°C存储温度
- 尺寸为3.20mm x 1.60mm x 0.50mm (LxWxT)
应用
- 游戏 (VR/AR)
- 音频
- 视频
- 蓝牙
- Wi-Fi 2.4
- Wi-Fi 5.5
- Wi-Fi 6
- Wi-Fi 6E

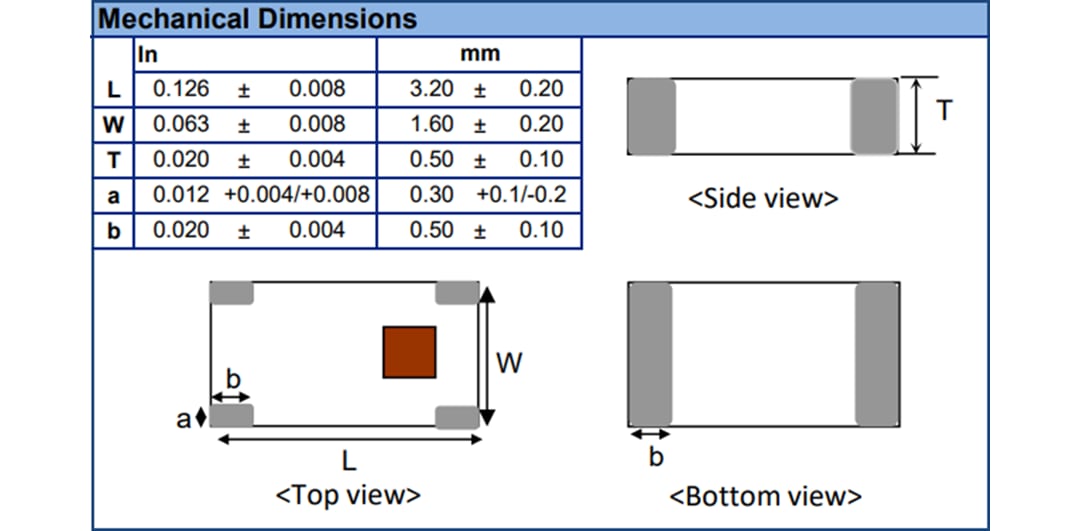

机械图
发布日期: 2021-10-13
| 更新日期: 2022-03-11
