KEMET工程套件
|
|
KEMET提供多种应用其先进钽电容和陶瓷电容技术的工程套件，专为专业OEM工程设计、原型设计、大学实验室研究以及业余爱好者设计和组装，满足对被动元器件的需求，提供积极的解决方案。每个KEMET套件内含广泛使用的电容值以及KEMET产品目录，包括外形、尺寸、标记格式、推荐安装焊盘尺寸和订购信息等。
KEMET套件里面有什么？每个套件内含10至20个电容值。陶瓷套件内同一容值的元件有20至100个，钽套件内同一容值的元件有20个。每种类型的元件可散装或通过载带封装发货，并标有清晰的KEMET订购码，易于识别。如需查看工程套件内含的完整零件类型和数量清单，请参见附件PDF数据手册。
|
|

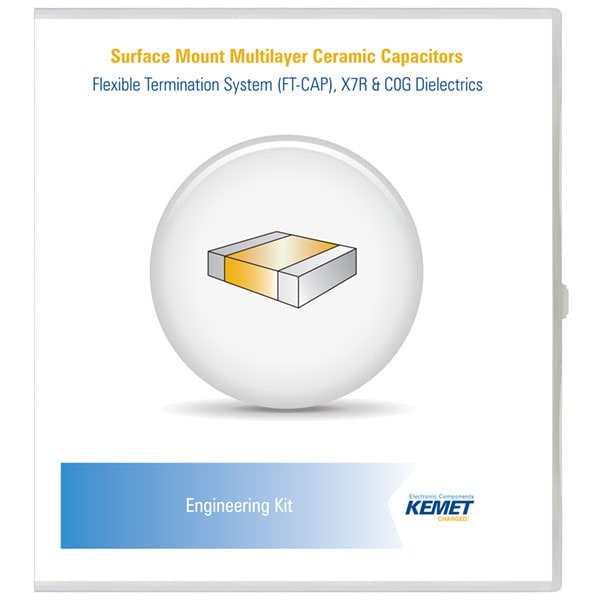

KEMET陶瓷套件
KEMET陶瓷工程套件专为专业OEM工程设计、原型设计、大学实验室研究以及业余爱好者设计和组装，以满足对被动元器件的需求，提供积极的解决方案。每个套件内含广泛使用的电容值以及KEMET产品目录，包括外形、尺寸、标记格式、推荐安装焊盘尺寸和订购信息等。
每个KEMET陶瓷工程套件内含10至20个广泛使用的电容值。依据套件类型而定，每种类型的零件数量为20至100个。每种零件类型可散装或通过载带封装发货，并标有清晰的KEMET订购码，易于识别。
KEMET陶瓷电容器在最具挑战的环境下仍具备的过硬质量和性能。立即订购，即可体验。
|
|
KEMET钽套件
KEMET钽芯片工程套件专为专业OEM工程设计、原型设计、大学实验室研究以及业余爱好者设计和组装，以满足对被动元器件的需求，提供积极的解决方案。套件内每种零件类型含有10至20个零件，采用带清晰KEMET零件编号的载带封装，同时附带的KEMET产品目录包括外形、尺寸、标记格式、推荐安装焊盘尺寸和订购信息等。

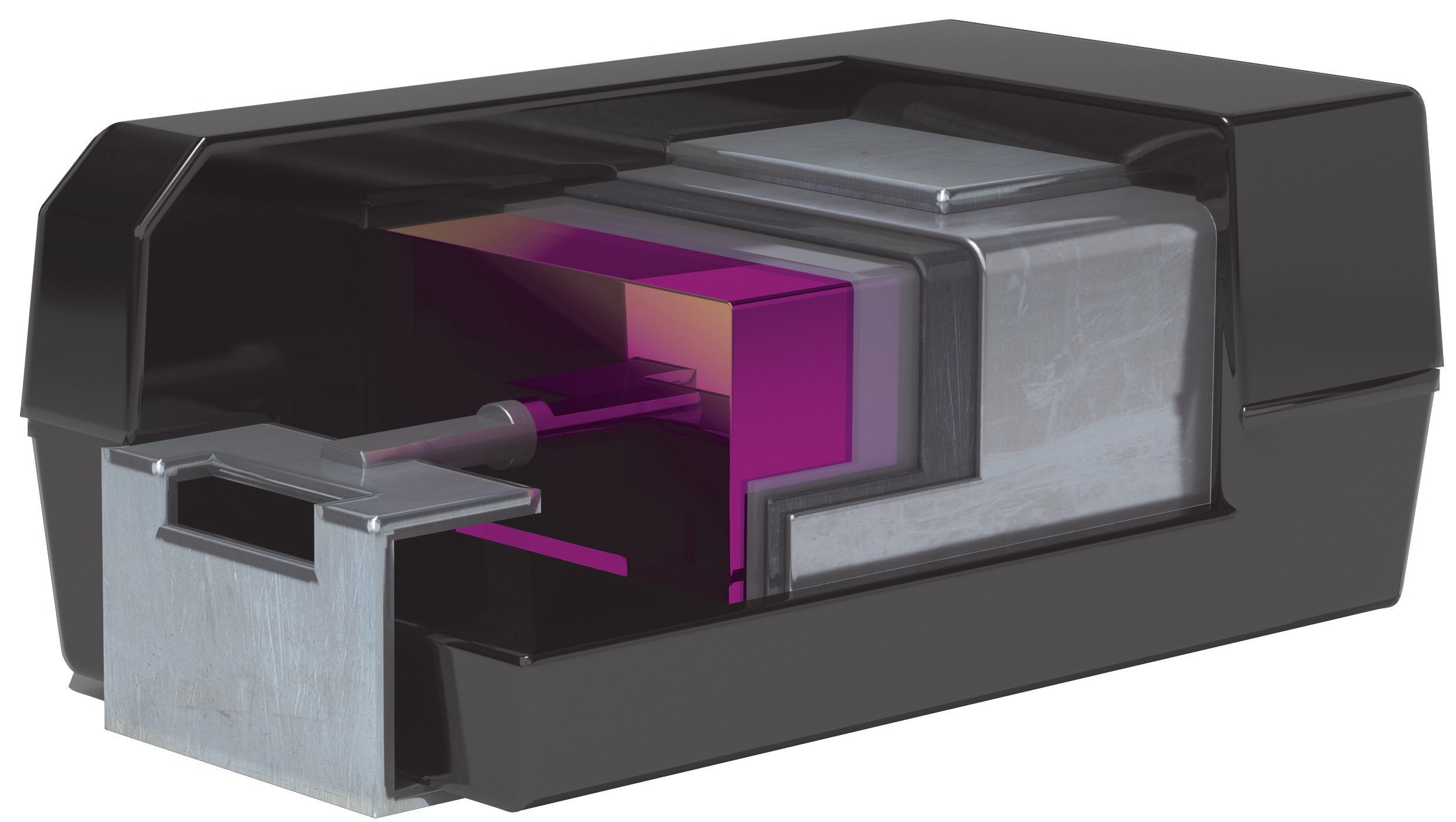

钽工程套件具有多种优势，包括低ESR、浪涌稳健、工作温度范围广等。很多应用采用表面贴装技术，而完整的穿孔钽电容器系列产品可用于井下、军事等恶劣条件。KEMET传统MnO2钽电容器采用可增加表面积的多孔钽金属烧结阳极，形成的氧化物层可作为电容器的介质，被氧化的阳极浸以氧化锰则成为阴极。
钽聚合物电容采用固体导电聚合物取代原来的氧化锰阴极，因其具有低ESR、更高的温度稳定性和良性失效模式而被推荐使用。
|
|
KEMET EMI抑制套件
KEMET Electronics EF系列消磁薄膜®套件内含9个不同的120 x 120mm EF系列EMI抑制薄膜。EF系列消磁薄膜专用于抑制电子设备产生的高频噪音，可改善信号的接收和发送。 消磁薄膜采用混合了微米大小磁性粉末的聚合物基底，专为抑制共振波设计，可切割成任何形状。
进一步了解EF系列
|
套件内容 - 套件包含以下9个零件编号的120 x 120mm EF系列EMI抑制薄膜。
|

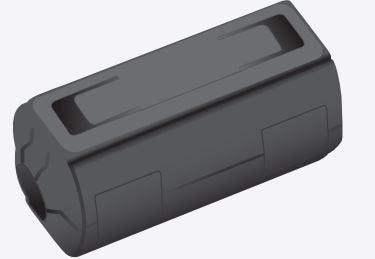

ESD-SR系列扣入式芯线
KEMET Electronics ESD-SR系列圆形电缆专用扣入式芯线套件专为专业OEM工程设计、原型设计、大学实验室研究以及业余爱好者提供噪声和电磁干扰（EMI）抑制解决方案。
该系列用于圆形电缆的电容器具有分离式结构，尺寸多样，仅需增加匝圈即可改变阻抗，获得所需性能。80-EMIENGKIT01套件内容
|
零件编号
|
尺寸 (mm)
|
重量 (g)
|
外壳颜色
|
数量 |
A 最大
|
B 最大
| C 最大
|
ØD | ESD-SR-100
|
16.5 |
16.5
|
21.0
|
≤ 6.0 |
7.2
|
黑，灰，紫
|
3
|
| ESD-SR-110 |
14.4 |
14.2 |
28.0 |
≤ 5.0 |
6.9 |
黑，灰，紫
|
3 |
| ESD-SD-S10 |
15.5 |
14.0 |
18.5 |
≤ 6.0 |
4.1 |
黑 |
3 |
| ESD-SR-120 |
16.0 |
16.4 |
33.0 |
≤ 6.0 |
13.3 |
黑，灰，紫
|
3 |
| ESD-SR-150 |
19.6 |
20.3 |
37.4 |
≤ 7.0 |
23.4 |
黑，灰，紫
|
3 |
| ESD-SR-160 |
20.2 |
20.0 |
39.0 |
≤ 9.0 |
22.7 |
黑，灰，紫
|
3 |
| ESD-SR-250 |
31.5 |
31.6 |
38.0 |
≤ 13.0 |
59.5 |
黑，灰，紫
|
3 |
| ESD-SR-S16 |
23.0 |
20.0 |
20.5 |
≤ 8.0
|
12.9 |
黑 |
3 |
| ESD-SR-S25 |
33.0 |
29.0 |
15.5 |
≤ 14.5 |
21.3 |
黑 |
3 |
|

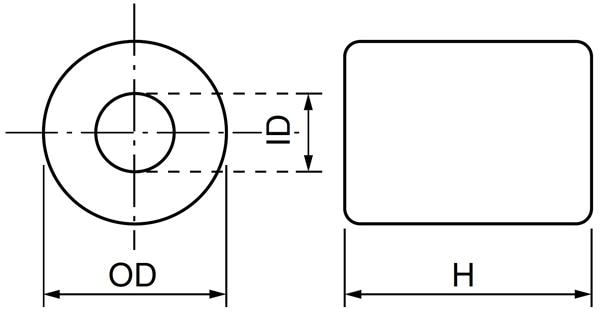

B-20系列铁氧体磁芯
KEMET Electronics B-20系列铁氧体磁芯套件专为专业OEM工程设计、原型设计、大学实验室研究以及业余爱好者提供噪声和电磁干扰（EMI）抑制解决方案。
该系列电容器用于圆形电缆，具有多种尺寸。锰锌铁氧体(MnZn)和镍锌铁氧体(NiZn)材质针对不同频率范围，锰锌材质适用于kHz AM波段，镍锌材质适用于MHz FM波段。
套件内每个零件编号的数量为20个，同时内含的KEMET产品目录包括外形、尺寸、标记格式、订购信息、阻抗与频率关系图等。
80-EMIENGKIT02套件内容
零件编号
|
尺寸 (mm)
|
频率范围（仅供参考）
|
数量 |
| OD |
ID |
H |
≤100 MHz
(AM频段范围)
|
≤ 300MHz
(FM频段范围)
|
| B-20F-28 |
2.8
|
1.3
|
3.0
|
X |
|
20
|
| B-20F-38 |
3.8 |
1.5 |
4.3 |
X |
|
20 |
| B-20F-46 |
4.6 |
1.5 |
4.3 |
X |
|
20 |
| B-20F-57 |
5.7 |
1.5 |
8.0 |
X |
|
20 |
| B-20F-25 |
2.5 |
1.0 |
1.2 |
|
X
|
20 |
| B-20F-34 |
3.4 |
0.8 |
4.4 |
|
X |
20 |
| B-20F-44 |
4.4 |
1.6 |
7.0 |
|
X |
20 |
| B-20L-48B |
4.8 |
2.4 |
4.8 |
|
X |
20 |
B-20L-95B
(涂层)
|
9.7 |
4.8 |
4.2 |
|
X |
20 |
|
KEMET聚合物套件
KEMET聚合物工程套件专为专业OEM工程设计、原型设计、大学实验室研究以及业余爱好者设计和组装，以满足对被动元器件的需求，提供积极的解决方案。 每个套件内含广泛使用的电容值以及KEMET产品目录，包括外形、尺寸、标记格式、推荐安装焊盘尺寸和订购信息等。
|
|

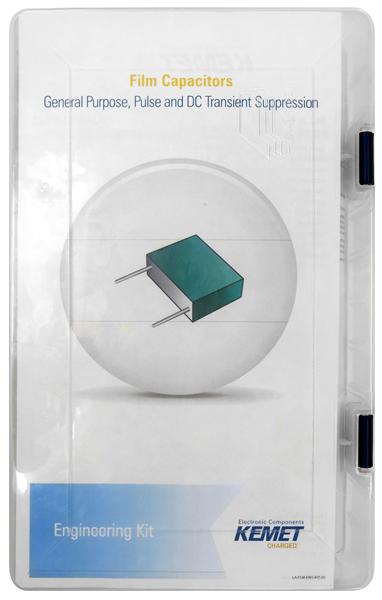

F862电容器设计套件
KEMET F862金属化聚丙烯薄膜套件适用于严苛环境，专为专业OEM工程设计、原型设计、大学实验室研究以及业余爱好者设计和组装，以满足对被动元器件的需求，提供积极的解决方案。F682系列采用全新的密封环氧化合物（聚丙烯薄膜）和金属化技术，可极大延长使用周期，在高温高湿等极其恶劣的环境下亦能保持高电容和耗散因数稳定性。金属化聚丙烯电介质具有优异的自修复能力。
KEMET f862系列的额定电压为310VAC/360VDC，工作温度为-40Cº至110 Cº，等级为X2，符合AEC-Q200、ENEC、UL、CUL、CQC标准。该系列通过1900VDC下100%筛选工厂测试，以及85ºC、85% RH、240VAC下的1000小时温度湿度偏压（THB）测试。
KEMET f862系列支持需要跨线滤波和与市电串联的应用，典型应用包括智能仪表、电容式电源以及DC应用。
KEMET f862系列支持需要跨线滤波和与市电串联的应用，典型应用包括智能仪表、电容式电源以及DC应用。
|
|
|
