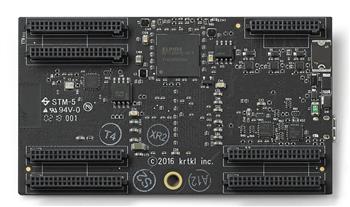

krtkl snickerdoodle黑色模块化系统

krtkl snickerdoodle黑色模块化系统 (SoM) 是基于Zynq的模块化系统，具有双频Wi-Fi、BLE、1GB RAM、16MB闪存、180 I/O和SD卡笼，其大小仅相当于一张名片。它构建在Xilinx® Zynq™-7020片上系统 (SoC) 和Texas Instruments WiLink™ 8无线模块上，旨在使网络边缘的高性能、节能计算和人工智能 (AI) 变得更加实用、经济、可扩展。

这款2×3.5" (50.8×88.9mm) 的开发板提供了一个Zynq SoC，该SoC搭载两个866MHz Arm® Cortex®-A9核心和一个130万门Xilinx Artix®-7现场可编程门阵列 (FPGA)，以及双频Wi-Fi和蓝牙低功耗连接、1GB LPDDR2 RAM、125个可重新配置的FPGA输入/输出 (I/O) 和55个其他I/O引脚。snickerdoodle可以开箱即用地支持Ubuntu Linux、Python、PYNQ、C/C++和裸机。每一块snickerdoodle黑色模块化系统都带有背胶铜散热器。

特性

SoC
- Xilinx Zynq-7020 (XC7Z020-3CLG400E)
  - 866MHz 32位双核ARM Cortex-A9
    - 640kB缓存
    - 2个128位NEON协处理器
  - Artix-7 FPGA
    - 8.5万个逻辑单元
    - 130万个ASIC门
    - 53,200个LUT-6
    - 220个DSP片
内存
- 1GB LPDDR2 SDRAM
存储
- 16MB XIP NOR山村
- 通过固定式MicroSD卡笼提供高达200GB的SDIO NAND
用户I/O
- 180个I/O引脚（总共270个引脚，包括接地脚在内）
  - 125个可重新配置的FPGA I/O
  - 55个额外I/O（包括33个GPIO、4个I²S音频、14个I²C、1个ADC、2个DAC）
通信
- 双频150Mbps 2×2 MIMO 2.4GHz/5GHz 802.11n Wi-Fi
- 蓝牙低功耗
- 双频芯片天线、带开关的U.FL端口
