Lattice Semiconductor CrossLink™可编程视频桥接IC
Lattice CrossLink™可编程视频桥接IC支持各种协议和接口，适用于移动图像传感器和显示器。该器件基于Lattice移动FPGA 40nm技术。它将FPGA的超高灵活性与ASIC的低功耗、低成本和小尺寸相结合。CrossLink支持各种视频接口，包括MIPI® DPI、MIPI DBI、CMOS相机和显示接口、OpenLDI、FPD-Link、FLATLINK、MIPI D-PHY、MIPI CSI-2、MIPI DSI、SLVS200、SubLVDS、HiSPi等。Lattice提供诸多用于CrossLink的预先设计的IP（知识产权）模块。通过将这些可配置的软核IP用作标准化模块，设计人员可以放心地专注于设计的独特方面，从而提高生产率。
特性
- 超低功耗
- 支持睡眠模式
- 正常工作范围：5mW至150mW
- 超小尺寸封装
- 36焊球WLCSP (6mm2)
- 64焊球ucfBGA (12mm2)
- 80焊球ctfBGA (42mm2)
- 80焊球ckfBGA (49mm2)
- 81焊球csfBGA (20mm2)
- 可编程架构
- 5936个LUT
- 180Kb block RAM
- 47Kb分布式RAM
- 两个硬化4通道MIPI D-PHY接口
- 发送和接收
- 每个D-PHY接口6Gb/s
- 可编程源同步I/O
- MIPI D-PHY Rx、LVDS Rx、LVDS Tx、SubLVDS Rx、SLVS200 Rx和HiSPi Rx
- 每个I/O高达1200Mb/s
- 四个高速时钟输入
- 可编程CMOS I/O
- LVTTL和LVCMOS
- 3.3V、2.5V、1.8V和1.2V（输出）
- LVCMOS差分输出
- LVTTL和LVCMOS
- 灵活的器件配置
- 一次性可编程 (OTP) 非易失性配置存储器
- 从外部闪存启动主SPI
- 支持双映像启动
- I2C编程
- SPI编程
- TransFR™ I/O，便于现场更新
- 增强型系统级支持
- 显示逻辑分析仪
- 用于系统跟踪的TraceID
- 片上硬化I2C块
- 应用示例
- 双路MIPI CSI-2转单路MIPI CSI-2聚合
- 四路MIPI CSI-2转单路MIPI CSI-2聚合
- 单路MIPI DSI转单路MIPI DSI中继器
- 单路MIPI CSI-2转单路MIPI CSI-2中继器
- 单路MIPI DSI转双路MIPI DSI分离器
- 单路MIPI CSI-2转双路MIPI CSI-2分离器
- MIPI DSI转OpenLDI/FPD-Link/LVDS转换器
- OpenLDI/FPD-Link/LVDS转MIPI DSI转换器
- MIPI DSI/CSI-2转CMOS转换器
- CMOS转MIPI DSI/CSI-2转换器
- SubLVDS转MIPI CSI-2转换器
应用
- 图像传感器
- 显示器
- Adas
相关产品
Lattice Semiconductor 用于基于MIPI D-PHY系统的CrossLinkPlus FPGA
加快了工业、汽车、计算和消费类应用的设计速度。
相关开发工具
Lattice Semiconductor Diamond®设计软件
一款出色的设计和实现工具，针对低功耗Lattice FPGA架构进行了优化。
Lattice Semiconductor LIF-MD6000 CrossLink主控连接板
支持多种演示，包括与MIPI® CSI-2/DSI接口桥接的各种信令逻辑标准。

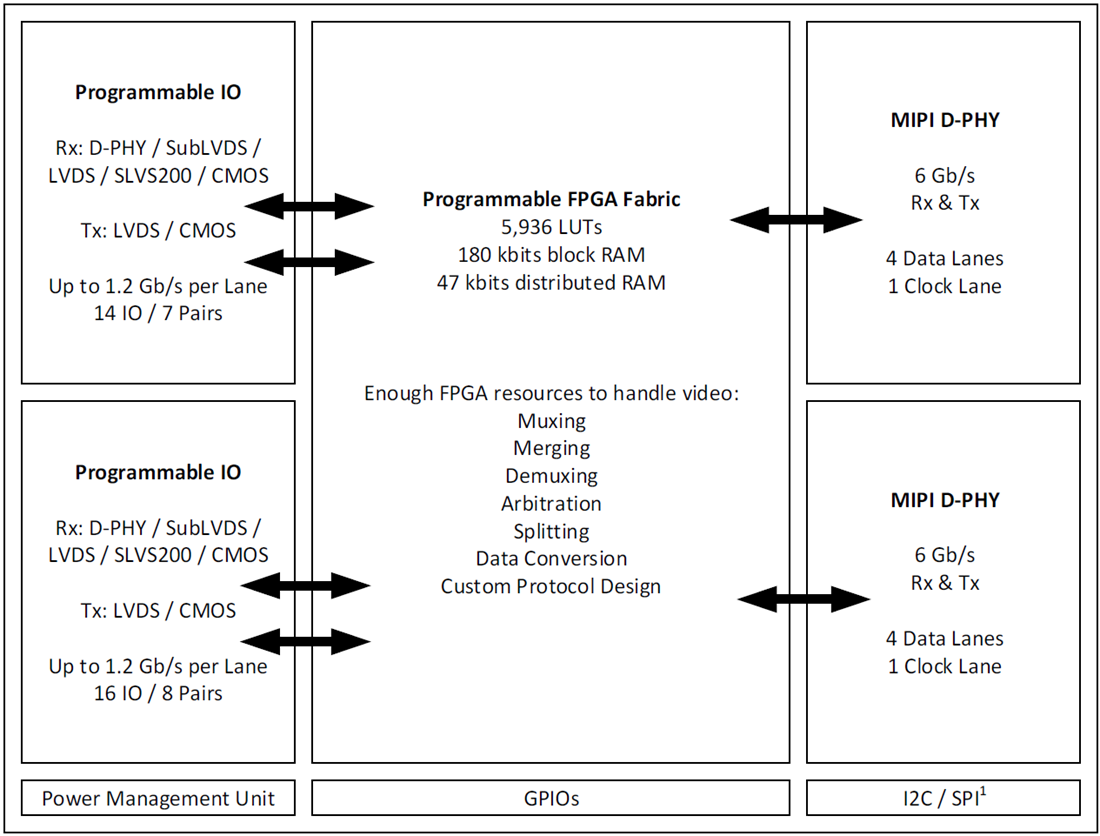

框图
