Lattice Semiconductor ECP5™ Versa开发板

Lattice Semiconductor ECP5™
Versa开发板

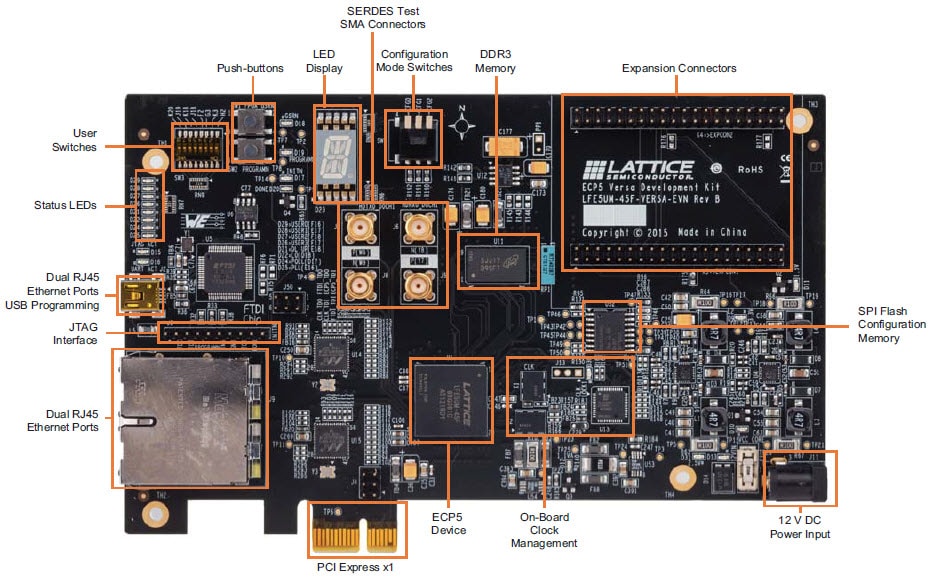

Lattice Semiconductor ECP5™ Versa开发板用于试验ECP5现场可编程栅极阵列的特性。ECP5板有助于特定设计的快速原型设计和测试。该板配有用于编程ECP5 FPGA的内置下载控制器。内置模块包含一个USB Type-B连接器和一个USB UART器件。

特性
  • 半长PCI Express外形
  • 可用于演示PCI Express x1互连器件
  • 通过SMA连接对全双工SERDES通道进行电气测试
  • 用于UART和器件编程的USB-B连接
  • 两个RJ45接口，可连接至10/100/1000以太网转RGMII
  • 板载启动闪存
  • 128M SPI串行闪存
  • DDR3-1866内存元件 (64Mb/x16)
  • 14段字母数字显示

  • 用于原型设计的扩展夹层互连
  • 用于演示目的的开关、LED和显示器
  • Diamond®编程支持
  • 板载参考时钟源

套件内容
  • ECP5 PCI Express开发板
  • USB-A转USB-B (Mini) 电缆，用于通过PC对FPGA进行编程
  • 12V交流/直流电源适配器和国际插头适配器
  • 快速入门指南
