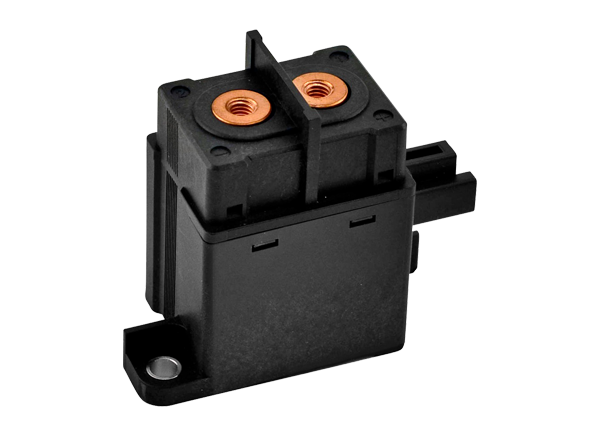

Littelfuse DCN大电流高压直流接触器继电器

Littelfuse DCN大电流高压直流接触器继电器使设计工程师能够将高压继电器开关集成到各种大电流、高压应用中。Littelfuse DCN接触器继电器具有30A至500A连续载流和高达1800V额定电压。磁性灭弧设计可以消散密封的充气电弧室内触点之间的任何电弧。线圈节能器的特性通过信号脉冲宽度调制大大降低了线圈功耗和发热。应用包括电动汽车、电动和混合动力汽车 (HEV) 充电站、电动叉车等。

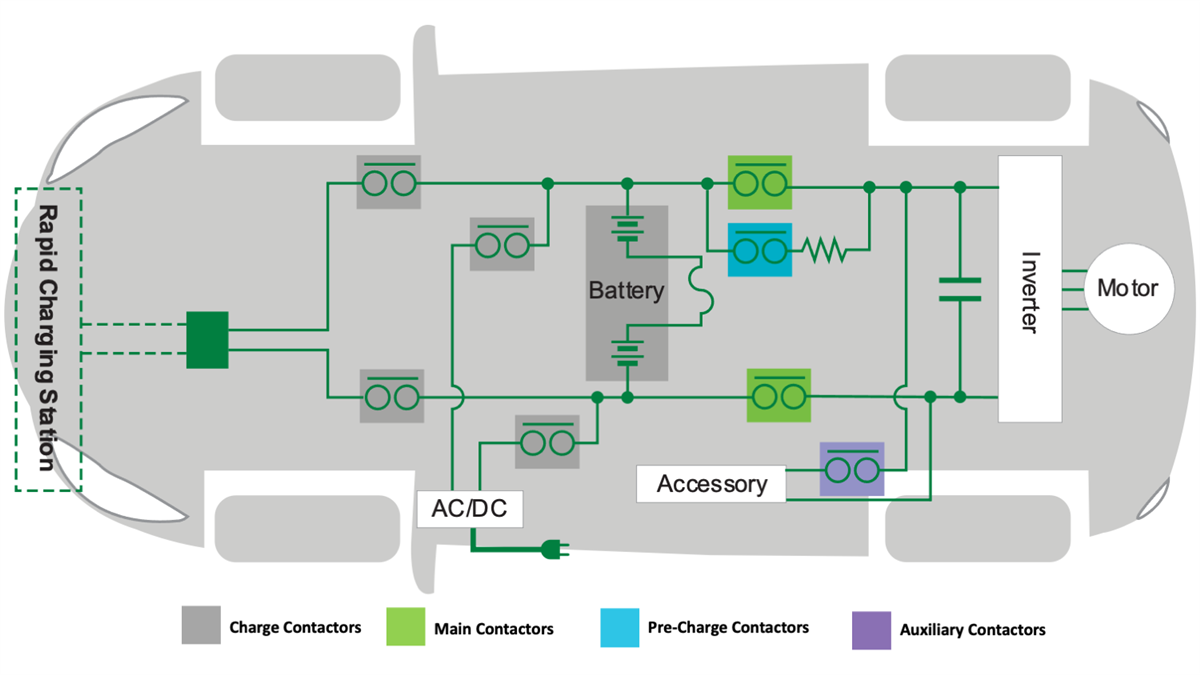

EV应用示例

Littelfuse DCN大电流高压直流接触器继电器
  • 主接触器：用于牵引电池的两条线路（正负）。主接触器可连接或断开牵引电池与车辆中的整个电动传动系。
  • 预充电接触器：
  • 充电器接触器： 用于在车辆连接到充电桩时，连接电池充电器和牵引电池。
  • 辅助接触器：控制车辆中由高压电池供电的其他电气负载（例如，电动加热器、鼓风机、空调压缩机、气动制动压缩机、动力转向泵等）。

特性

  • 磁性灭弧设计可以消散密封的充气电弧室内触点之间的任何电弧。
  • 线圈节能器通过信号脉冲宽度调制 (PWM) 大幅降低了线圈功耗和发热
  • 极性和非极性触点设计选项，根据电气系统负载极性优化性能

应用

  • 电动汽车
  • EV/HEV充电站
  • 电动叉车
  • 电池断开装置和管理系统
  • 不间断电源
  • 可再生能量存储

规范

  • 连续载流：30A至500A
  • 工作温度范围：-40°C至+85°C
  • 额定电压：高达1800V
  • 防护等级：IP54或IP67
