Littelfuse SC7520/AQ7520 SPA® TVS二极管阵列

Littelfuse SC7520和AQ7520（汽车级）SPA® TVS二极管阵列包括八通道超低电容和高级ESD保护二极管，可保护USB 3.1、DisplayPort和e-SATA等高速数据速率。典型电容为0.32pF，有助于确保信号完整性。这些器件坚固耐用，可根据IEC 61000-4-2国际标准（4级，±8kV接触放电）中规定的最高水平安全吸收重复性静电放电冲击，且性能不会降低，而且能够安全消耗6A 8/20μs浪涌电流（IEC 61000-4-5第2版）。

特性

  • µDFN-9封装，3.8mm x 1.0mm
  • ESD
    • IEC 61000-4-2、±12kV接触放电、±15kV空气放电
    • ISO 10605、330pF、330Ω、±12kV接触放电/空气放电（仅限AQ7520）
  • EFT保护，符合IEC 61000-4-4标准，40A (5/50ns)
  • 最大浪涌容差：6A，IEC 61000-4-5第2 版
  • 低电容：0.32pF（1.5V时，典型值）
  • 低漏电流：0.02µA（3.3V时，典型值）
  • 低工作和钳位电压
  • 湿度灵敏性等级 (MSL) 1级
  • 无铅、无卤，符合RoHS指令
  • 符合AEC-Q101标准并具有PPAP功能（仅限AQ7520）

应用

  • V-by-One
  • 嵌入式显示器端口
  • USB 2.0、3.0和3.1端口
  • 平面显示器
  • LCD/LED TV
  • 智能手机
  • 移动计算
  • 汽车（仅限AQ7520）

规范

  • 峰值电流：6.0A（最大值）
  • 反向关态电压：3.3V（最大值）
  • 击穿电压：8.5V（典型值），6.5V（最小值）
  • 反向漏电流：0.02µA（典型值），0.1µA（最大值）
  • 保持电压：1.7V（典型值）
  • 钳位电压范围：2.7V至4.0V（典型值）
  • 动态电阻：0.24Ω（典型值）
  • 二极管电容：0.32pF（典型值），0.4pF（最大值）
  • 温度范围
    • 工作温度范围：-40°C至+125°C
    • 储存温度范围：-55°C至+150°C
  • 材料
    • 雾锡电镀铜合金引线
    • 硅基板
    • UL 94V-0模压化合物主体

数据手册

框图

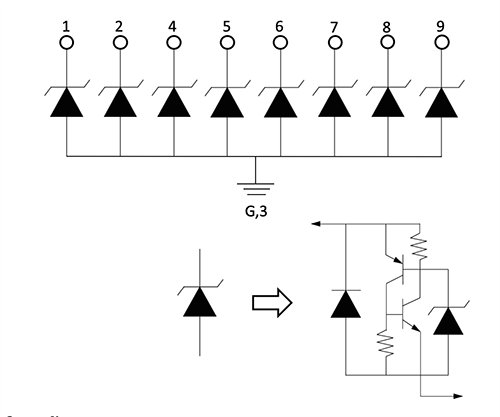

框图 - Littelfuse SC7520/AQ7520 SPA® TVS二极管阵列
