Littelfuse SM15KPA-HRA与SM30KPA-HRA高可靠性二极管

Littelfuse SM15KPA-HRA和SM30KPA-HRA高可靠性瞬态电压抑制器（TVS）二极管可保护航空电子设备、航空和电动垂直起降（eVTOL）飞机应用中的I/O接口、VCC总线和其他易损电路。这些二极管专为敏感电子设备而设计，用于防止雷击和其他瞬态电压 事件引起的电压瞬变。该系列产品均可根据IEC 61000-4-4标准保护数据线免受电快速瞬变(EFT) 的影响，并根据IEC 61000-4-2标准保护数据线免受静电放电 (ESD) 的影响，最高可达30kV（空气和接触）。Littelfuse SM15KPA-HRA和SM30KPA-HRA TVS二极管的响应时间为<1ps，采用薄型表面贴装封装，可优化电路板空间。>

特性

  • 薄型封装
  • 用于表面贴装应用，以优化电路板空间
  • 低增量浪涌电阻
  • 优秀的钳位能力
  • 典型故障模式是由于电压或电流超过规定值而导致短路
  • 符合J-STD-020标准的潮湿敏感度等级（MSL）1级，LF最大峰值为+245°C
  • 雾锡无铅电镀
  • 无卤素，符合RoHS标准
  • 无铅E3表示二级互连无铅，终端抛光材料为锡 (Sn) (IPC/JEDEC J-STD609A.01)

应用

  • 航空电子设备
  • 航空
  • eVTOL

规范

  • 峰值脉冲能力为10/1000μs波形
    • SM15KPA-HRA：15kW，重复率（工作周期）：0.01%
    • SM30KPA-HRA：30kW，重复率（工作周期）：0.01%
  • 基于JEDEC JESD201A中的表4a和4c进行晶须测试 。
  • 数据线ESD保护符合IEC 61000-4-2标准（30 kV（空气），30 kV（接触））
  • 数据线EFT保护，符合IEC 61000-4-4
  • 典型IR
    • SM15KPA-HRA：当VBR最小值>33.5V时为<>
    • SM30KPA-HRA：当VBR最小值>66.7V时为<>
  • 0V至VBR（最大值）时，响应时间典型值为<>
  • 保证高温回流焊：+245°C/10s
  • VBR在TJ=VBR及在25°C x (1+αT x (TJ-25)）（αT：温度系数，典型值为0.1%)时

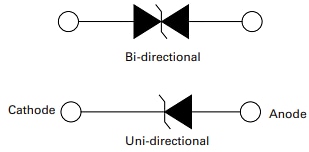

功能图

应用电路图 - Littelfuse SM15KPA-HRA与SM30KPA-HRA高可靠性二极管

数据手册
