Littelfuse SMDJ-HR和SMDJ-HRA TVS二极管
Littelfuse SMDJ-HR和SMDJ-HRA系列TVS二极管用于保护敏感电子设备，使其免受雷电浪涌和其他瞬态电压事件引起的瞬态电压损害。两个系列的元件均经过100%筛选分类流程。SMBJ-HR二极管还经过B组（浪涌测试、HTRB和电气测试）分类处理。SMDJ-HR系列符合B组测试要求。
特性
- 玻璃钝化芯片结
- 一般情况下，电压超过12V时IR小于1μA
- 用于表面贴装应用，以优化电路板空间
- 薄型封装
- 典型的故障模式是因超过指定电压或电流而造成的短路
- VBR @TJ= VBR@25°C x (1+αT x (TJ - 25))（αT：温度系数）
- 晶须测试基于JEDEC JESD201A的4a和4c表进行
- ESD保护，符合IEC-61000-4-2标准，15kV（空气放电），8kV（接触放电）
- 数据线ESD保护符合IEC 61000-4-2 (IEC801-2)
- 数据线EFT保护符合IEC 61000-4-4 (IEC801-4)
- 内置应变消除
- 快速响应时间：通常小于1.0ps（0V至BV最小值）
- 10/1000μs波形时峰值脉冲功率能力为3000W，重复率（占空比）为0.01%
- 保证高温焊接：接线端260°C/40秒
- 达到MSL 1级要求，符合J-STD-020标准，LF最大峰值为260°C
- 根据IPC/JEDEC J=STD=609A.01，二级互联为不含铅
- 高可靠性器件，具有制造和装配批次可追溯性
- SMDJ-HRA系列：参照MIL-PRF-19500提供A51增强的可靠性筛选选项
功能图
数据手册

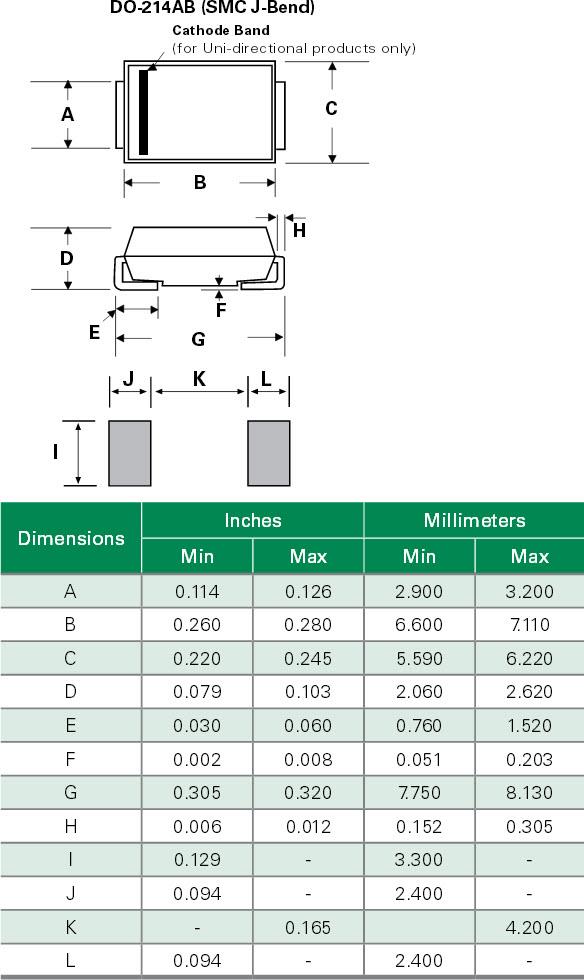

尺寸
相关产品
Littelfuse High Reliability TVS Diodes
Protect sensitive electronic equipment from voltage transients induced by lightning and other events
发布日期: 2019-04-25
| 更新日期: 2023-05-17
