Littelfuse SP1003 SPA®单向分立式TVS二极管
Littelfuse SP1003 SPA®单向分立式TVS二极管采用专有的硅雪崩技术制造，可为电子设备提供高ESD（静电放电）保护。SP1003二极管可安全地吸收重复性静电放电破坏（±30kV接触放电，符合IEC 61000-4-2标准），且性能不会降低。此外，每个二极管均可安全地耗散7A的8/20 µs浪涌电流 (IEC 61000-4-5)，钳位电压极低。
特性
- 封装选项 (JEDEC MO-236)
- SOD-723封装
- SOD-882封装，符合AEC-Q101标准
- ESD保护，符合IEC 61000-4-2标准，±30kV接触放电，±30kV空气放电
- EFT保护，符合IEC 61000-4-4标准，40A (5/50ns)
- 低漏电流：100nA（最大值，5V时）
- 防雷，7A（如IEC 61000-4-5第2版中定义的8/20）
- 焊脚体积兼容0402（1005公制）行业标准的元件
- 无铅、无卤（绿色），符合RoHS指令
应用
- 手机/智能手机
- PDA
- 便携式导航设备
- 数码相机
- 便携式医疗设备
规范
- 峰值脉冲电流：7.0A（最大值）
- 正向电压降：1.2V（最大值）, 0.8V（典型值）
- 击穿电压范围：6.0V至8.5V
- 反向关态电压：5.0V（最大值）
- 反向漏电流: 100nA（最大值）
- 钳位电压范围: 11.4V至12.0V（典型值）
- 动态电阻：0.25Ω（典型值）
- 二极管电容：30pF
- 工作温度范围：-40 °C至+125 °C
- 预电镀框架或雾锡引线电镀
- 铜合金引线
- 引线共面度: 0.004 “ (0.102mm)
- 硅基板
- 模制复合体
- UL 94V-0等级

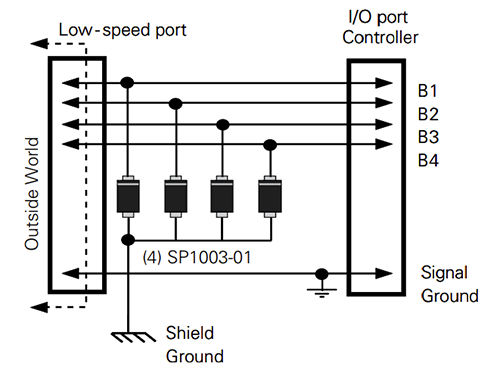

应用电路
相关产品
Littelfuse 通用ESD保护SPA二极管
各种符合行业要求的ESD技术。
Littelfuse 锂电池解决方案
适合用于智能手机、公用事业级系统和电动交通电池等众多电池系统。
