Littelfuse SP1007 SPA®双向离散TVS二极管阵列
Littelfuse SP1007 SPA®双向离散TVS二极管阵列可为电子设备提供较高的ESD（静电放电）保护水平。SP1007采用专有的背靠背硅雪崩技术制造而成，当出现交流信号时可为数据线提供对称ESD保护。该元件能够以IEC 61000-4-2国际标准（4级±8kV接触放电）中规定的最高水平安全地吸收 重复性静电放电破坏，且性能不会降低。
特性
- ESD、IEC 61000-4-2、±8kV接触放电，±15kV空气放电
- EFT保护，符合IEC 61000-4-4标准，40A (5/50ns)
- 防雷，20A（如IEC 61000-4-5第2版中定义的8/20）
- 低电容：5pF（VR=5V时典型值）
- 低漏电流：5V 时为 0.1μA
- 可回流焊
- 符合AEC-Q101标准的SOD-882-2封装
- 湿度灵敏性等级 (MSL) 1级
- 无铅、无卤，符合RoHS指令
应用
- 手机/智能手机
- 便携式摄像机
- 便携式医疗设备
- 数码相机
- MP3/PMP
- 便携式导航设备
- 平板电脑
- POS机终端
规范
- 峰值电流：2.0A（最大值）
- 反向关态电压：6.0V（最大值）
- 击穿电压：9.5V（最大值），8.5V（典型值）
- 反向漏电流：0.5µA（最大值），0.1µA（典型值）
- 动态电阻：0.8Ω（典型值）
- 最大钳位电压：50V，典型值为10V至12V
- 二极管电容：6pF（最大值），5pF（典型值）
- 工作温度范围：-40°C至+125°C
- 预镀引线框架
- 铜合金引线
- 硅基板材料
- UL 94V-0模压化合物主体材料

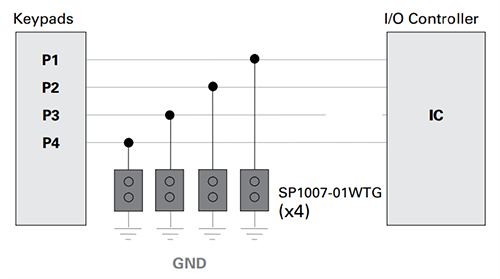

应用实例
