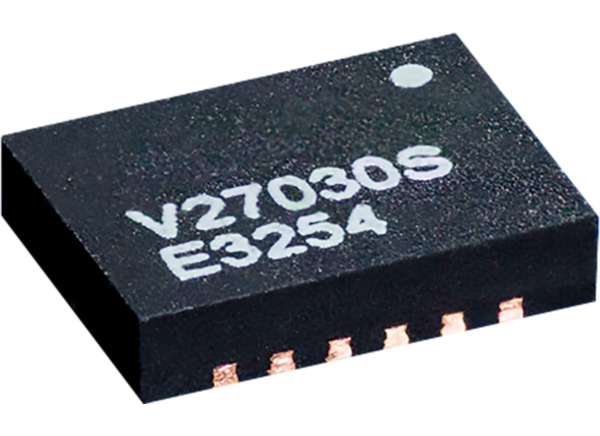

MACOM CGHV27030S 氮化镓高电子迁移率晶体管
Wolfspeed CGHV27030S 30W 氮化镓 (GaN) 高电子迁移率晶体管 (HEMT) 具有宽带宽能力以及高效率和高增益。 CGHV27030S 在 DC-6.0GHz 下工作，具有 21dB 的增益、-36dBc 的 ACLR，5W PAVE 时的效率为 32%。 该晶体管可由 28V 或 50V 电源轨供电。 CGHV27030S 还可应用高度的 ADP 和 DPD 校正。 CGHV27030S 氮化镓高电子迁移率晶体管非常适合用于 700-960MHz、1200-1400MHz、1800-2200MHz、2500-2700MHz 和 3300-3700MHz 电信应用（采用 28V 和 50V 供电电压）。该器件还非常适合用于 20-2500MHz 战术通信应用、L 波段雷达和 S 波段雷达。
特性
- 30W peak output power
- 30W typical power (PSAT)
- Application - 50V telecom
- 50V operating voltage
- DC to 6GHz frequency
- Surface-mount package
- 21dB at 5W PAVE gain
- -36dBc at 5W PAVE ACLR
- 32% at 5W PAVE efficiency
- High degree of APD and DPD correction can be applied
应用
- Land mobile radios
- Telecommunications
- 700-960MHz, 1200-1400MHz, 1800-2200MHz, 2500-2700MHz, and 3300-3700MHz
- Tactical communications from 20-2500MHz
- L-band radar
- S-band radar
Development Tools
发布日期: 2016-06-21
| 更新日期: 2024-01-22
