MACOM CMPA601J025F功率放大器
Wolfspeed CMPA601J025F功率放大器是一款25W封装 单片微波集成电路（MMIC）驱动器大功率放大器（HPA），采用高性能0.15μm GaN on SiC生产工艺设计。该放大器在CW操作下可提供出色的宽带、射频性能、热管理和20%功率附加效率。CMPA601J025F放大器可在6GHz至18GHz的频率范围和28V电压下工作。这种放大器用于电子战、测试仪器仪表、雷达和宽带放大器应用。
特性
- 0.15μm GaN on SiC技术
- 饱和输出功率：25W
- 大信号增益：20dB
- CW操作下的功率附加效率：20%
- 工作频率范围：6GHz至18GHz
- 工作电压：28V
- 卓越的射频性能和热管理
- 法兰封装类型
应用
- 电子战
- 测试仪器仪表
- 雷达
- 宽带放大器

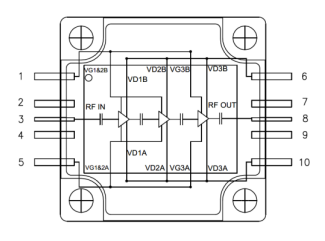

功能框图

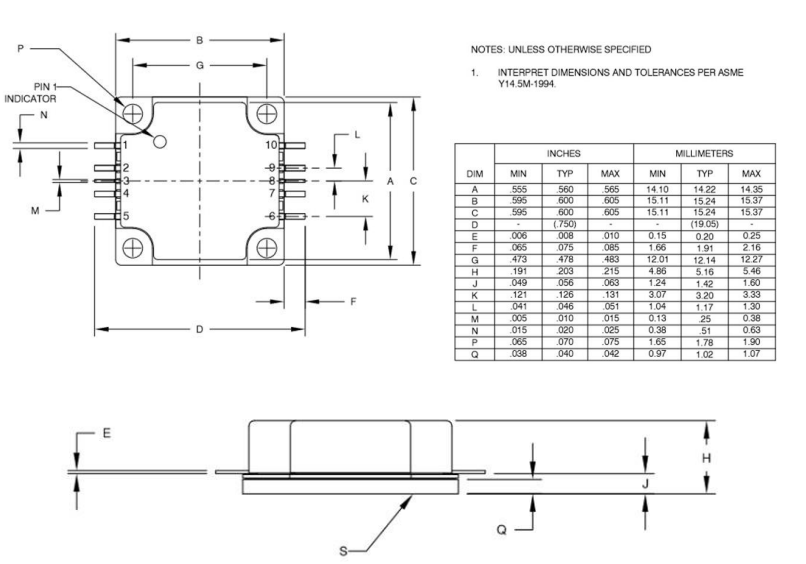

机械图纸
相关评估板
MACOM CMPA601J025F-AMP评估板
设计用于评估CMPA601J025F 25W封装MMIC大功率放大器 (HPA)。
发布日期: 2023-07-31
| 更新日期: 2024-12-04
