Melexis MLX90296微功耗线性霍尔传感器芯片

Melexis MLX90296微功耗线性霍尔传感器集成电路 (IC) 专为便携式、电池供电及功耗受限应用中的超低功耗磁场检测而设计。这些传感器集成了霍尔片、低噪声模拟信号调理电路以及输出驱动器，可提供与施加磁场强度成正比的线性模拟电压。Melexis MLX90296器件工作于宽供电电压范围且功耗极低，适用于接近检测、操纵杆位置传感、液位测量以及通用磁场监测等应用。

这些集成电路在温度变化范围内性能稳定，提供出厂校准的灵敏度选项，并内置偏移补偿功能，以确保测量结果的准确性和可重复性。该器件采用紧凑型设计，功耗极低，且线性度可靠，使MLX90296非常适合用于消费电子、工业系统和汽车子系统的嵌入式传感应用。

特性

  • 线性霍尔效应传感器
  • 比例式模拟输出
  • 微功耗使能功能
  • 快速使能时间（典型值为25µs）
  • 超低功耗
    • 关断状态下为7nA
    • 外部使能频率为1kHz时为55µA
    • 外部使能频率为100Hz时为5.5µA
    • 连续使能时为2mA
  • 双向或单向输出
  • 移动平均滤波器选项
  • 三态输出（断电时高阻抗）
  • 低至0.35mTpp的输入相关噪声
  • 宽工作电压范围：1.65V至3.6V
  • 宽工作温度范围：-40°C至+105°C
  • 在温度和电压变化下，静态点和灵敏度保持稳定
  • 可选1200ppm/°C灵敏度温度系数 (TC)，用于钕磁铁补偿
  • 1.8V下的预定义灵敏度选项
    • 3.5mV/mT（双极），7mV/mT（单极）
    • 8.1mV/mT（双极），16.2mV/mT（单极）
    • 16mV/mT（双极），32mV/mT （单极）
    • 30mV/mT（双极），60mV/mT（单极）
    • 60mV/mT（双极），120mV/mT（单极）
  • 3.3V时的灵敏度呈线性变化
  • 小尺寸、低矮型DFN-4L封装（1.2mm x 1.6mm x 0.4mm），标称引脚间距为0.5mm
  • 符合RoHS标准且采用绿色封装

应用

  • 线性位置
    • 触发按钮
    • 按压按钮
    • 液位
    • 重量和倾斜
  • 移动/电池供电物联网 (IoT)
  • 操纵杆和旋转位置
  • 流量计量

规范

  • -0.3V至4V最大供电电压范围，1.8V典型标称值
  • ±20mA最大供电电流范围
  • ±20mA最大输出电流范围
  • 2.5mA至2.8mA最大平均工作电流消耗
  • ±1mA负载电流
  • 3.6kΩ最小负载电阻
  • 2nF最大负载电容范围
  • 输出电阻
    • 最大2.3ΩVEN>VIH
    • 最小100MΩ VEN<VIL
  • 使能 (EN) 引脚
    • 最小高电压60%VDD
    • 最大低电压30%VDD
  • 0.004V/μs至4V/μs VDD上升/下降速率
  • 最大上电时间60μs
  • 最大使能响应时间30μs
  • 5.5μs至12.5μs典型采样/更新周期
  • 4μs最大稳态时间
  • 3.15mV/mT至132mV/mT灵敏度范围
  • ±11mT至±84mT最小磁感应双极范围
  • 1200ppm/°C典型灵敏度温度系数
  • 0.4%最大灵敏度线性误差
  • ±0.4%灵敏度对称误差范围
  • ±1%灵敏度比值误差范围
  • ±30mV输出偏置范围
  • ±10mV输出静态电压热漂移范围
  • VOQ比值误差
    • ±0.1%双极磁感应极性
    • ±0.8%单极磁感应极性
  • 0.175mTpp至0.35mTpp典型输入参考噪声范围
  • 最大ESD额定值
    • ±2kV HBM (AEC-Q100-002)，所有引脚
    • ±500V CDM (AEC-Q100-011)，所有引脚
  • -40°C至+105°C环境工作温度范围
  • -40°C至+125°C结温范围

资源

框图

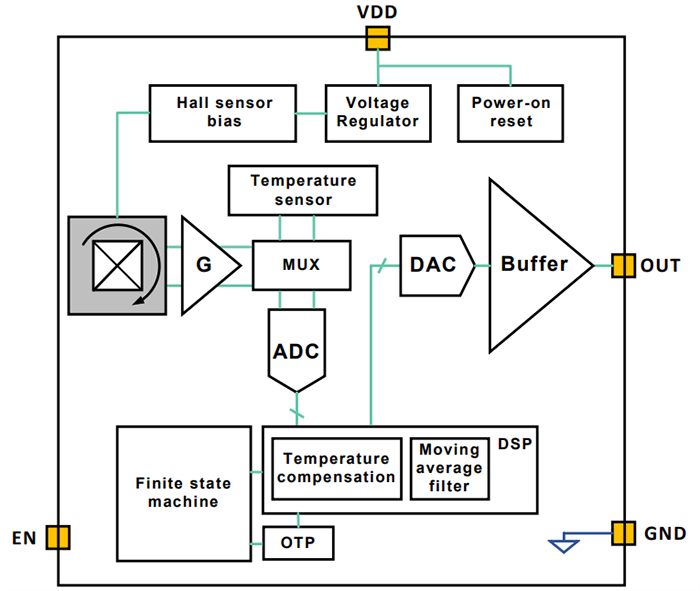

框图 - Melexis MLX90296微功耗线性霍尔传感器芯片

应用电路图

应用电路图 - Melexis MLX90296微功耗线性霍尔传感器芯片
发布日期: 2026-01-27 | 更新日期: 2026-02-12
