Atmel ZigBit™系列无线模块

特点和
优点
ATZB-24-A2/B0
2.4 GHz
ATZB-900-B0
700/800/900 MHz
ATZB-A24-UFL/U0
2.4 GHz放大

特点和优点

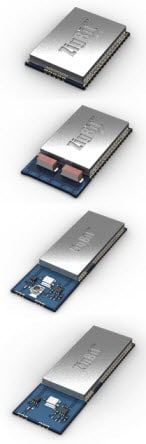

Atmel ZigBit™系列无线模块是基于Atmel的混合信号硬件平台的结构超级紧凑、功耗低、灵敏度高的IEEE 802.15.4/ZigBee® OEM模块。 Atmel ZigBit™系列无线模块占用空间不到一平方英寸，适用于无线感测、控制和数据采集应用。这些ZigBit模块消除了成本高昂且费时费力的RF开发工作，缩短了面市时间，适用于各种无线应用。依托于与Atmel最新MCU无线硬件平台的完美结合，ZigBit可提供卓越的射频信号，具有超低功耗，且非常容易集成。

Atmel ZigBit™系列无线模块与稳健的IEEE 802.15.4/ZigBee协议栈相兼容，该协议栈支持自修复、自组织网状网络，同时可优化网络流量，最大程度降低功耗。 Atmel提供两种协议栈配置：BitCloud和SerialNet。 BitCloud是获得ZigBee PRO认证的软件开发平台，支持在Atmel的ZigBit模块上运行安全可靠且可升级的无线应用程序。 SerialNet允许通过串行AT命令接口对模块进行编程。

特点

结构超级紧凑
高接收灵敏度
超群的链路预算
极低功耗
充足的内存资源（128K字节闪存、8K字节RAM、4K字节EEPROM）
接口（模拟和数字）齐全：

9个备用GPIO，2条备用IRQ线路

4条ADC线路+1条电源电压控制线路（禁用JTAG后最多可配置9条线路）

具有CTS/RTS控制功能的UART

USART

I2C

SPI

1线

作为GPIO最多可配置30条线路

能够将自己的MAC地址写入EEPROM
收发器符合IEEE 802.15.4标准
嵌入BitCloud的软件，包括串行引导加载程序和AT命令集

优点

结构轻薄小巧，可以完美安装到极小装置中
网状网络能力
简单易用的低成本评估套件
单源支持硬件和软件

应用

楼宇自动化和监控

照明控制装置

无线烟雾和一氧化碳探测器

结构完整性监控

HVAC监控和控制
库存管理
环境监测
安全性
用水计量
工业监控

监控机器状况和性能

监控工厂系统参数（例如温度、压力、流量、液位、湿度、振动等）

自动抄表（AMR）

ATZB-24-A2/B0 ZigBit™ 2.4 GHz无线模块

Atmel ZigBit™ 2.4 GHz无线模块有两种不同版本：ATZB-24-B0模块和ATZB-24-A2模块。前者带有平衡射频端口，适用于可以充分利用PCB或外部天线优势的应用；后者带有双芯片天线，能够满足需要采用集成式小尺寸天线设计的应用。

规格

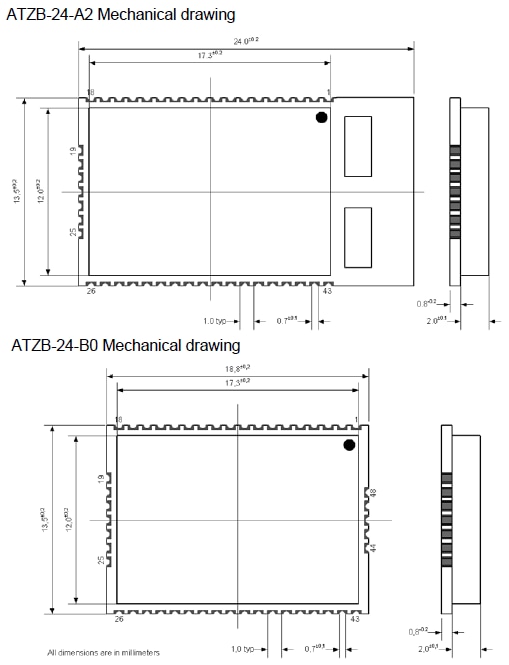

尺寸：24 x 13.5 x 2.0mm（ATZB-24-A2模块）和18.8 x 13.5 x 2.0mm（ATZB-24-B0模块）
创新的（专利申请中）平衡双芯片天线设计，天线增益约为 0dBi （ATZB-24-A2版本）
接收灵敏度：-101dBm
超群的链路预算：104dB
输出功率高达3dBm
功耗：睡眠模式 < 6μA，接收模式19mA，发射模式18mA
可选天线参考设计
2.4 GHz ISM频段

优点

同类最佳的射频链路范围
2层PCB，便于进行样机测试
具有用户应用软件所需的充足内存
全球免许可证操作

查看产品列表

零件编号	工具类型
ATZB-24-A2	无线开发套件
ATZB-24-A2R	无线模块
ATZB-24-B0	无线开发套件
ATZB-24-B0R	无线模块

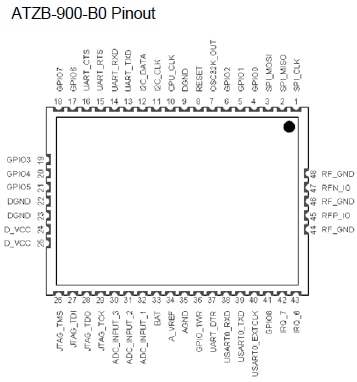

ATZB-900-B0 ZigBit™ 700/800/900 MHz无线模块

Amtel ZigBit™ 700/800/900 MHz无线模块是大范围的784/868/915 MHz模块. 这些模块是ZigBit系列的最新产品，通过一个输出功率放大器和一个低噪声输入放大器进行增强。

规格

尺寸：18.8 x 13.5mm
接收灵敏度：-110dBm
超群的链路预算：120dB
输出功率高达 11 dBm
功耗：睡眠模式 < 6μA
可选天线参考设计
868 / 915 MHz频段
784 MHz中国频段

优点

室外视距范围超过6km （4英里）
电池寿命长

查看产品列表

零件编号	工具类型
ATZB-900-B0	无线开发套件
ATZB-900-B0R	无线模块

TZB-A24-UFL/U0 ZigBit™ 2.4 GHz放大无线模块

Amtel ZigBit™ 2.4 GHz放大无线模块具有较大的范围并通过一个输出功率放大器和一个低噪声输入放大器进行增强。供应两种不同版本的ZigBit 2.4 GHz放大模块：带内置U.FL 天线连接器的ATZB-A24-UFL和带非平衡射频输出的ATZB-A24-U0。

规格
