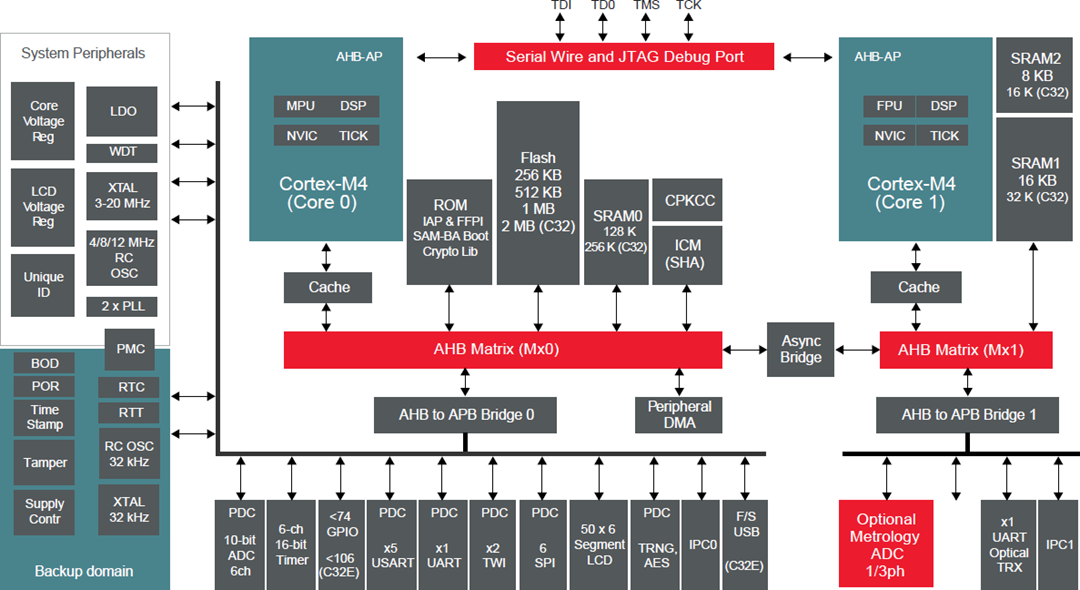

Microchip Technology ATSAM4C32 32位微控制器

Microchip Technology ATSAM4C32 32位微控制器 (MCU) 是一款用于智能能源应用的系统级芯片 (SoC)，基于两个高性能Arm® Cortex®-M4 RISC处理器构建。ATSAM4C32的最大工作速度为120MHz，具有2MB嵌入式闪存、304KB SRAM，以及每个内核一个片上缓存。双Arm Cortex-M4架构支持在单个器件中集成应用层、通信层和安全功能，能够通过16位外部总线接口扩展程序和数据存储器。

ATSAM4C32 MCU的外设集包括一个高级加密引擎、防篡改、浮点单元 (FPU)、一个USB全速主机/设备端口、五个USART、两个UART、两个TWI和多达七个SPI 。该器件还包含一个PWM定时器、两个3通道通用16位定时器、一个运行在备份域上耗流低至0.5µA的低功耗校准RTC，以及一个50x6分段LCD控制器。
SAM4C系列是一个可扩展的平台，与Microchip业界领先的SAM4标准微控制器一起，为世界各地的智能仪表设计人员提供前所未有的成本结构、性能和灵活性。

特性

应用/主器件内核
- Arm Cortex-M4，运行频率高达120MHz
- 内存保护单元 (MPU)
- DSP指令
- Thumb®-2指令集
- 指令和数据缓存控制器，带2KB缓存
- 存储器
  - 高达2MB嵌入式闪存，用于程序代码（I-Code 总线）和程序数据（D-Code总线），内置ECC（2位错误检测和每128位1位校正）
  - 高达256Kb嵌入式SRAM (SRAM0)，用于程序数据（系统总线）
  - 8Kb ROM，具有嵌入式引导加载程序例程 (UART) 和应用程序内编程 (IAP) 例程
协处理器（具有分离应用、通信或计量功能的能力）
- Arm Cortex-M4，运行频率高达120MHz
- 符合IEEE® 754标准的单精度浮点单元 (FPU)
- DSP指令
- Thumb-2指令集
- 指令和数据缓存控制器，具有2Kb缓存
- 存储器
  - 高达32Kb嵌入式SRAM (SRAM1)，用于程序代码（I-Code总线）和程序数据（D-Code总线和系统总线）
  - 高达16KB嵌入式SRAM (SRAM2)，用于程序数据（系统总线）
对称/异步双核架构
- 基于中断的处理器间通信
- 异步时钟
- 每个内核一个中断控制器 (NVIC)
- 每个外设IRQ路由至每个NVIC输入
共享系统控制器
- 电源
  - 嵌入式内核和LCD稳压器，用于单电源工作
  - 上电复位 (POR)、掉电检测器 (BOD) 和安全运行双看门狗
  - 超低功耗备份模式（25°C时典型值<5µA）
- 时钟
  - 3MHz至20MHz振荡器，支持晶体、陶瓷谐振器或外部时钟，还支持时钟故障检测
  - 超低功耗768kHz振荡器，支持晶体或外部时钟信号和频率监控
  - 高精度4/8/12MHz工厂微调内部RC振荡器，具有动态微调功能
  - 一个高达240MHz的高频PLL，一个带内部32kHz输入的8MHz PLL，用作高频PLL的源
  - 低功耗减慢时钟内部RC振荡器作为永久时钟
- 超低功耗RTC，具有_{Gregorian和Persian日历、}备份模式下波形生成，以及用于768kHz晶体频率补偿电路的时钟校准电路
- 多达23个外设DMA (PDC) 通道

加密
- 高性能AES，128至256位，具有各种模式 (GCM、CBC、ECB、CFB、CBC-MAC、CTR)
- TRNG（高达38Mb/s流，经Diehard和FIPS测试）
- 公钥加密加速器和相关ROM库，用于RSA、ECC、DSA、ECDSA
- 基于安全散列算法 (SHA1、SHA224、SHA256)、DMA辅助的完整性检查模块 (ICM)
安全
- 多达四个物理防篡改检测I/O，带时间戳和立即清除通用备份寄存器
- 安全位，防止从JTAG访问器件
共享外设
- 一个低功耗分段LCD控制器
  - 显示能力：50段和6个公共端子
  - 软件可选LCD输出电压（对比度）
  - 在低功耗模式下低电流消耗
  - 它可以用于备份模式
- 多达五个USART，具有ISO7816、IrDA®、RS-485、SPI和曼彻斯特模式
- 两个2线式UART，其中一个 UART (UART1) 支持光收发器，为手持设备（如校准器）提供电隔离串行通信，符合NSI-C12.18或IEC62056-21标准。
- 全速USB主机和设备端口（仅在144引脚封装的SAM4C32E上提供）
- 多达两个400kHz主/从和多主器件两线式接口（I²C兼容）
- 多达七个串行外设接口 (SPI)
- 两个三通道16位计时器/计数器，具有捕获、波形、比较和PWM模式
- 用于步进电机的正交解码器逻辑和2位灰色上/下计数器
- 4通道16位脉宽调制器
- 32位实时计数器
模拟转换模块
- 8通道、500kS/s、低功耗10位SAR ADC，带数字平均器，在30kS/s时具有12位分辨率
- 软件控制片上基准电压范围：6V至3.4V
- 温度传感器和备用电池电压测量通道
调试
- 采用通用SW-DP/SWJ-DP实现的星形拓扑AHB-AP调试访问端口，提供比菊花链拓扑更高的性能
- 两个内核之间的调试同步（交叉触发至/来自每个内核，用于Halt和Run模式）
I/O
- 多达106条I/O线路，具有外部中断功能（边沿或电平灵敏度）、施密特触发器、内部上拉/下拉、去抖、毛刺滤波和片上串联电阻终端
封装
- 14mmx14mm LQFP-100；0.5mm间距
- 14mmx14mm TQFP-100; 0.5mm间距
- 20mmx20mm TQFP-144; 0.5mm间距
