Microchip Technology MCP1781高压LDO稳压器
Microchip Technology MCP1781高压低压差 (LDO) 稳压器能够产生200mA的输出电流。该稳压器的输入电压范围为4.3V至55V，适用于12V至48V的电源轨和高压电池组，以及通过大瞬变（如负载突降）运行的汽车应用。关断时的低UVLO为2.3V，适用于汽车应用中的冷启动条件。MCP1781提供两种标准固定输出电压型号（3.3V和5.0V），并具有一个电压范围为1.3V至5V的可调输出选项。使用3.3µF陶瓷电容器可使稳压器输出稳定配合。该设备通过折返电流功能防止短路，通过热关断保护防止过热。Microchip Technology MCP1781提供两种5引线封装SOT-223和TO-252，两者均设有PGOOD和SHDN引脚。关断期间，静态电流降至3.5µA，从而降低了整体功耗。该设备本身具有典型的45µA接地电流，同时可提供200mA的最大输出电流。
特性
- 输出电流能力：200mA（典型值）
- 通过AEC-Q100汽车级认证（等级0，具有PPAP功能）
- 宽输入电压范围为4.3V至55V，欠压锁定输出 (UVLO) 为2.75V（典型值）
- 扩展工作温度范围：-40 °C至+150 °C
- 标准输出稳压 (VR) 为3.3V和5.0V，温度容差为±2.0%
- 可调输出电压范围：1.3 V至5 V
- LDO输出端开漏电源良好引脚
- 低静态供电电流：34µA（典型值）
- 低关断静态供电电流：3.5µA（典型值）
- 短路电流折返保护
- +164°C的热关断保护
- 使用3.3µF陶瓷电容器稳定配合
- 高PSRR
- 100Hz时为82dB（典型值）
- 100kHz时为36dB（典型值）
- 采用以下封装
- 5-lead TO-252
- 5-lead SOT-223
应用
- 汽车电子设备
- 车身控制模块
- 仪表盘
- 信息娱乐系统
- 始终开启的电池应用（门模块、遥控钥匙进入和防盗系统）
- 电动工具、电动移动出行用高压电池组，电池组可达10S
视频

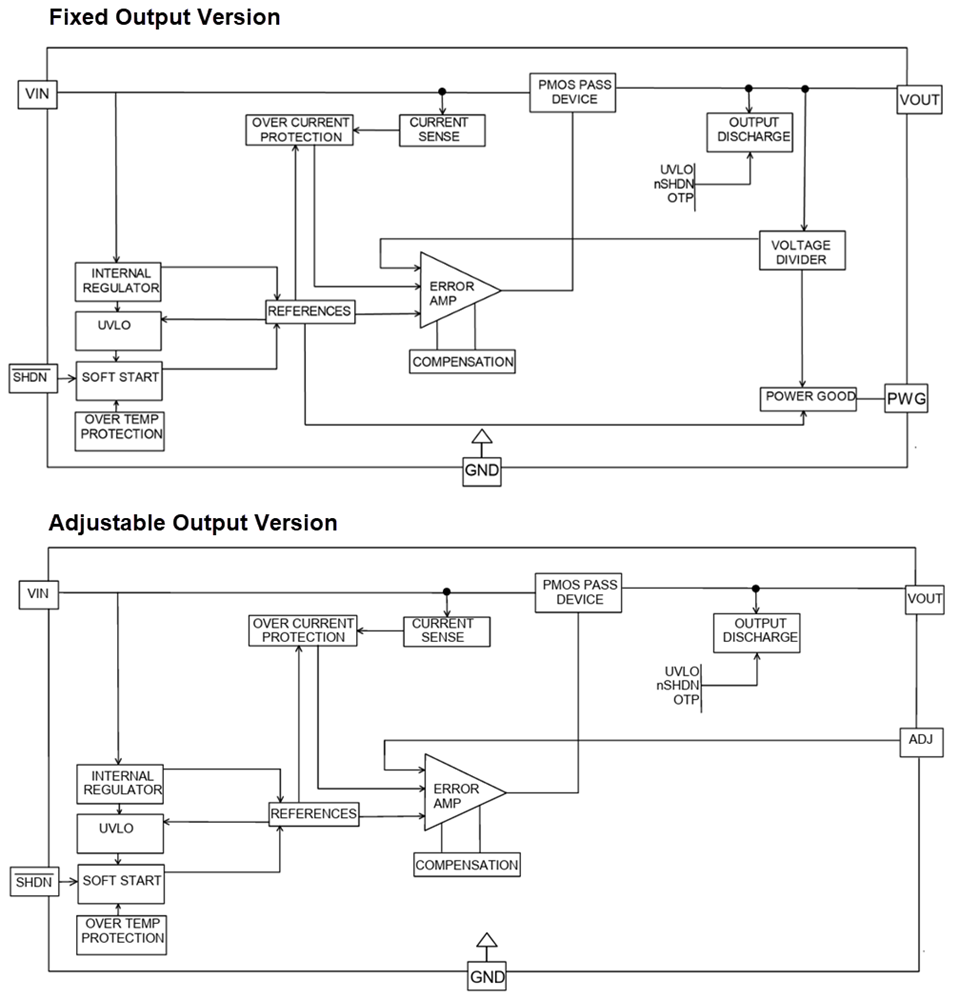

功能框图
开发工具
Microchip Technology MCP1781评估板 (EV78D55A)
展示MCP1781设备在宽输入电压范围和负载电流范围内的性能。
