Microchip Technology PCI1001/3/4/5 Switchtec™ PCIe交换机

Microchip Technology PCI1001/3/4/5 Switchtec™低通道数PCIe开关基于传统的Microchip’s 高性能Switchtec产品线。这些器件提供在较大型数据中心级别开关中所看到的许多功能，却采用紧凑的、低通道数格式支持灵活的PCIe连接性和高效的系统设计。这些组件的外观尺寸更小，非常适合用于片上系统 (SoC) 和加速器接口，以及扩展端口或通道受限的PCIe连接。PCIe Gen 4开关系列符合PCIe Base Specification 4.0规范，支持多达16个通道，提供非透明桥 (NTB) 选项、嵌入式低功耗状态以及广泛的诊断和调试能力。

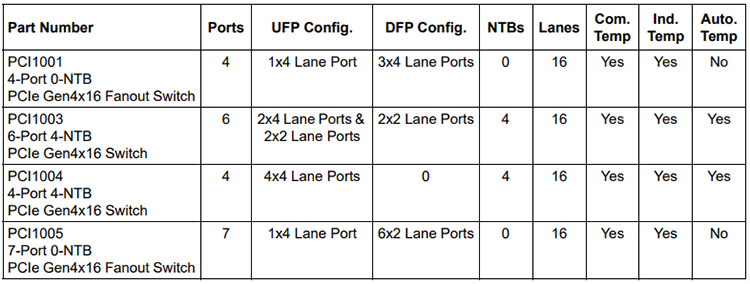

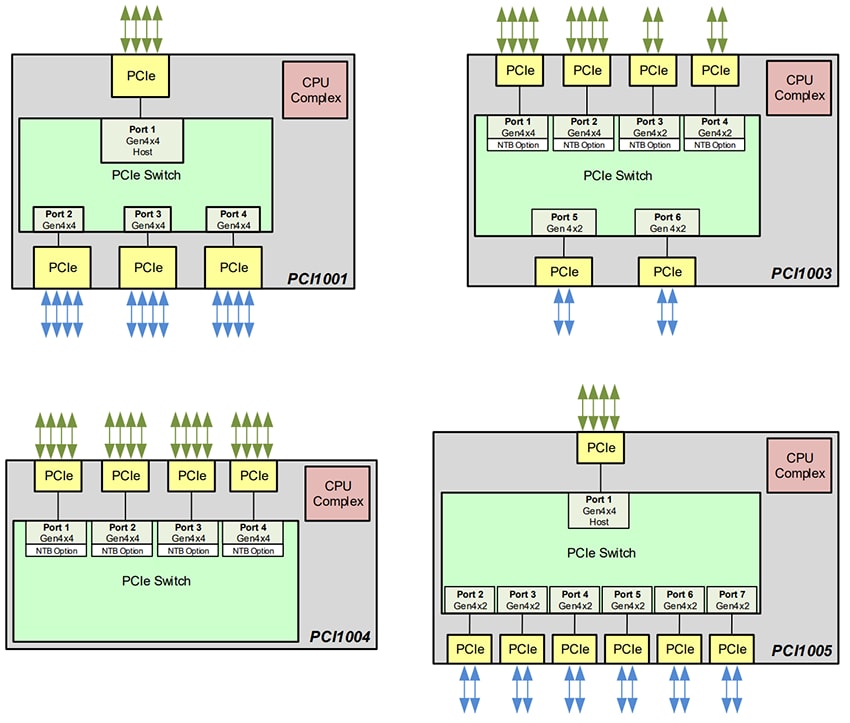

预配置的产品型号可提供多达八个端口，所有端口均支持NTB，部分端口根据特定设备进行预配置。产品的通道配置各不相同，包括x2和x4选项，所有端口均可根据所连根复合体 (RC) 或端点 (EP) 的要求，在减少通道数量时正常运行。独立的软件域允许RC设备直接访问指定的端口，而NTB功能可实现不同域之间的通信。其他功能包括支持切穿式交换和高级节能模式，如闲置未使用端口和L1状态下的时钟移除。

Microchip PCI100x系列保持了与其他Switchtec产品一致的端到端数据完整性和低延迟性能，为端口到端口传输提供典型的120ns时延。通过ChipLink套件，您可以使用强大的诊断工具，其中包括PCIe分析仪、可配置堆叠错误计数器、眼图开合裕量和固件日志记录。安全启动和软件更新支持进一步提高了可靠性。

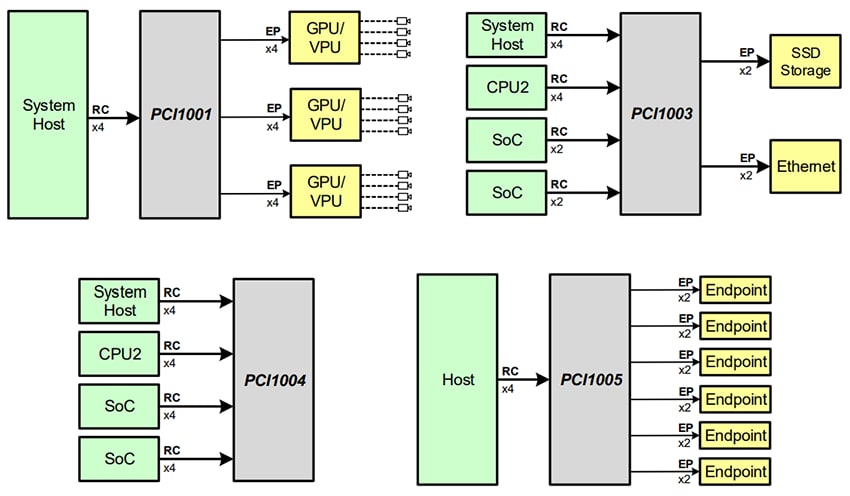

PCI100x交换机专为要求苛刻的嵌入式应用而设计，非常适合用于汽车2+级和3+级ADAS系统、国防/航空航天计算、嵌入式服务器、工业PC和紧凑型视频系统。为满足功能安全要求，PCI100x系列完全符合ISO-26262标准，并具有ASIL-B等级。广泛的PCIe报告和监控能力提供了对交换机状态、数据流和节点连接性的详细可见性。

Microchip PCI100x系列产品提供商业级（0°C至+70°C）、工业级（-40°C至+85°C）和AEC‐Q100汽车2级（-40°C至+105°C）温度范围，可在各种部署环境中提供多功能性。

特性

高性能非阻断交换机
- PCIe Gen 4x16交换机
- 高达256GB/s的交换容量
- 所有端口的全线速率，每条线速率为16GT/s
- 端口分为x2/x4通道，任何端口均可对x1设备进行枚举
- 非透明桥接 (NTB) 支持用于根复合体 (RC) 连接
- 使用直接窗口和每个BAR多个子窗口进行NT地址转换
- RC端口可配置域
电源管理
- 主动状态电源管理 (ASPM)
- 由软件控制的电源管理
- 支持L0、L1、L2、L3链路状态
支持无源、有源和光缆的PCIe接口
外设I/O接口
- 用于外部启动存储器的SPI接口
- FlexCom I/O模块可配置为USART、SPI、I2C和TWI
- 安全JTAG和EJTAG接口
- GPIO引脚
所有端口上的高级错误报告 (AER)

固件安全
- OEM控制的信任根，用于固件和配置信令
- 从SPI闪存进行安全启动
- 安全固件更新
- 安全RMA - 由OEM控制的信任根，用于安全JTAG接口
ChipLink诊断工具
- 各种调试、诊断、配置和分析工具，带直观的GUI
- 访问配置数据、管理能力和信号完整性分析工具（如实时眼图捕获）
- 错误、统计信息、性能和TLP延迟计数器
- 通过带内PCIe或带外信号（UART和TWI）与设备连接
353焊球FCCSP (16mm x 16mm) 封装
温度范围
- 0 °C至于+70 °C - 商业级
- -40 °C至+85 °C - 工业级
- -40°C至+105°C温度范围，汽车2级，符合AEC-Q100标准（仅限PCI1003/PCI1004）
