Microsemi / Microchip ZL30256通用抖动衰减器
Microsemi/Microchip ZL30256通用抖动衰减器是一款多通道高性能、任意速率乘法器和抖动衰减器。该器件支持从时钟信号生成超低抖动时钟信号或对时钟信号进行衰减，同时生成其他独立的频率系列，从而简化电路板设计。该器件具有3个独立的抖动衰减DPLL通道，可创建5个不同频率系列。该器件具有同类最佳的抖动性能，可创建完整的时钟树。该特性提高了设计可靠性，降低了物料清单 (BOM) 成本，并通过替代多个PLL和外设计时元件简化了设计。
特性
- 最多3个独立的DPLL通道
- 在12kHz至20MHz频段内具有180fs RMS的出色抖动性能，可满足10G/40G和100G PHY的抖动要求
- 两个可编程超低抖动合成器可生成1Hz至1045MHz之间的任何频率
- 一个可编程通用合成器可生成1Hz至180MHz范围内的任何时钟频率
- 8个差分或16个单端 (CMOS) 超低抖动输出以及两个通用CMOS输出
- 接受多达10个LVPECL/LVDS/HCSL/LVCMOS输入
- 任何输入基准电压源均可通过时钟、同步（帧脉冲）、时钟 /同步对或通过同步脉冲（嵌入式PPS ePPS和嵌入式PP2S ePP2S）调制的时钟进行馈电
- 多达四个可编程数字PLL/NCO，环路带宽范围为14Hz至470Hz，可同步至1kHz至900MHz的任何时钟速率，并同步至时钟和同步脉冲
- 基准故障时自动无中断基准切换和数字保持，初始保持精度优于1ppb（带后置保持滤波器）
- 通过SPI/I2C接口轻松进行配置和动态编程
- 由单个晶体谐振器或时钟振荡器供电

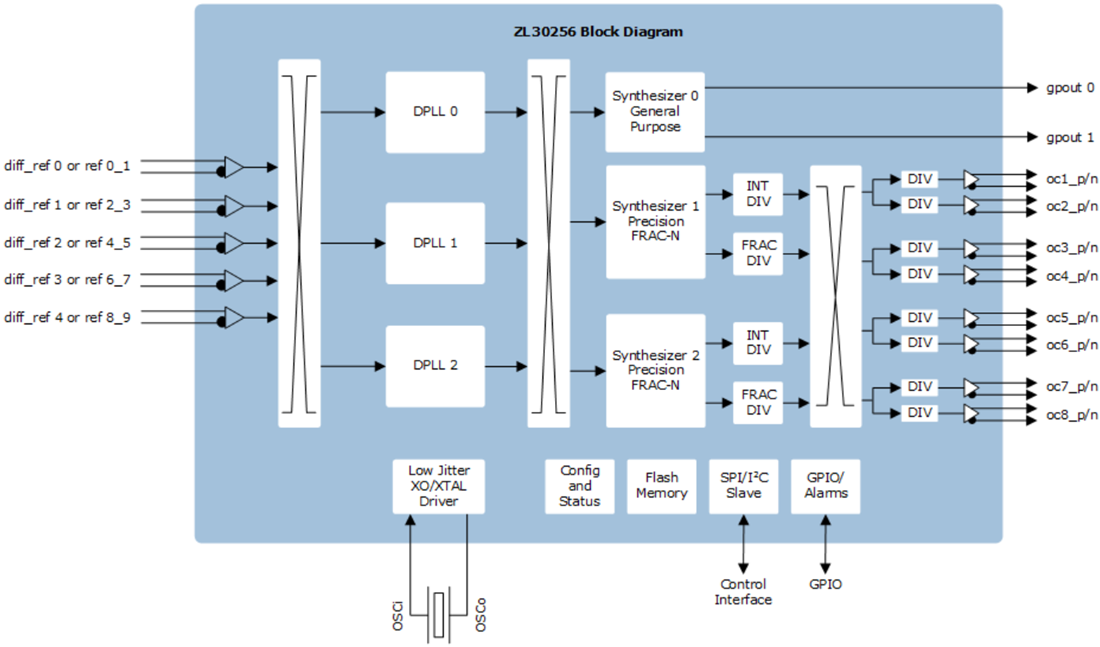

框图
