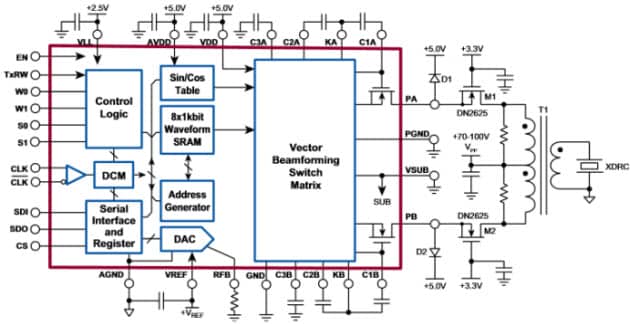

微芯科技 MD2133 驱动器是一款高速超声波速成形源极驱动器，具有波形存储器和数字延迟计数器。MD2133 是一款可编程器件，主要用于医学超声波束成形应用，还可用于 HIFU、NDT 超声波和其他仪器应用。MD2133 具有 CMOS 数字逻辑输入电路、用于孔径加权控制的 8位 电流数模转换器以及 8 位快速脉冲电流开关矩阵。该器件配备同相正交 I-Q 电流开关和内置正弦余弦角矢量速查表，既支持脉冲幅度调制(PAM)，也支持脉冲宽度调制(PWM)。矢量表中的角度分辨率为每步 1.4 度，°总范围为 256步/360 度°。8x1kbits 的波形存储器可预存最多 4 个波形的数据。每个波形储存的参数包括数据长度、起始地址、循环极限或连续循环模式、发射频率预分频(N 因子)、极性交换选择(快速启动)、FM 频率调整和正反向发射(可减少数据点的时间对称波形)。两个 SSTL 差分时钟输入端控制着全部波形写入、回读、发射延迟和频率。高速 SPI 可以对每条扫描线的数据快速更新，以适应动态改变的延迟时间、孔径加权和波形选择。
