Mikroe MIKROE-3197 3D HALL 5 click板
MikroElektronika MIKROE-3197 3D HALL 5 click板是一款精确的磁场感应Click board™。因此，该Click板非常适合用于测量三个垂直轴上的磁场强度。该器件具有内置自检和可选电源模式等出色特性，因此非常适合用于各种物联网应用。该Click board™的内部非易失性存储器包含校准参数，因此成为非常精确的空间磁传感器。
MikroElektronika MIKROE-3197 3D HALL 5 click板配备STMicroelectronics的低功耗3D磁传感器IC IIS2MDCTR。IIS2MDCTR在每个轴上均设有一个独立的霍尔传感元件，可以非常准确而可靠地测量磁场强度。该过程在3D空间中进行，为精确的位置计算提供了基础。IIS2MDCTR采用I2C和SPI两个行业标准接口，可支持各种通信协议。该器件仅使用3.3V MCU即可正常工作，默认情况下设置为通过I2C工作，并且已配备上拉电阻。
特性
- 内置自检功能
- 支持硬铁补偿
- 可选电源模式
- 16位数据输出
- 宽动态测量范围（±50高斯）
- I2C和SPI接口
应用
- 位置传感
- 非接触式旋钮
- 编码器
- 开关和电位器

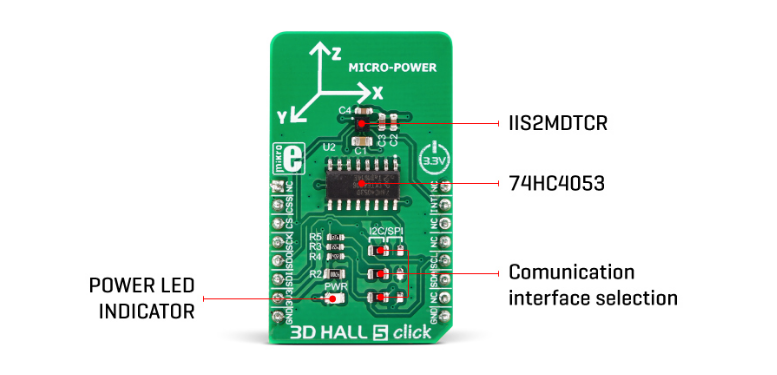

板布局

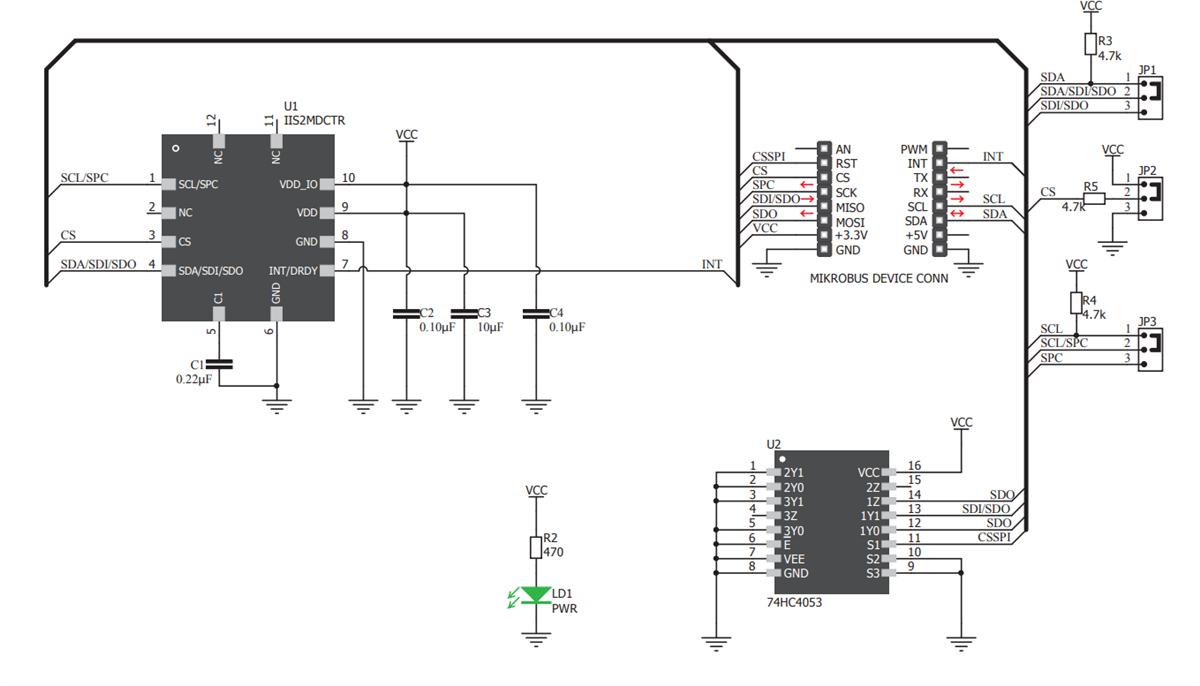

示意图
相关产品
STMicroelectronics IIS2MDC 3轴数字式磁性传感器
具有高达±50高斯的磁场动态范围以及16位数据输出。
