Mikroe MIKROE-3083 Tester click板

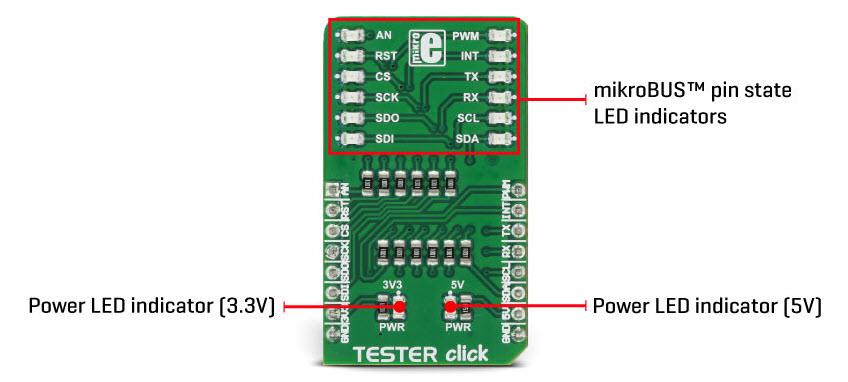

MikroElektronika MIKROE-3083 Tester click板是一款包含2x6 LED阵列的诊断工具，用于指示每个引脚上是否存在高/低逻辑电平。这样即可为开发人员提供视觉反馈。两个额外的LED可指示mikroBUS™电源轨上是否存在+3.3V和+5V电压。这样可在进行故障排除时节省数小时的时间，从必须连接各种复杂的测量仪器，到测试特定mikroBUS™引脚上的逻辑状态。
特性
- 两个额外的LED（红色和绿色），用于mikroBUS™电源指示
- 简单易用的Click board™诊断工具，无需进行其他设置
- 2x6红色LED阵列，带保护电阻器
- 接口：I2C、模拟、GPIO、PWM、SPI、UART
- 输入电压：3.3V或5V
- Click板尺寸：M (42.9mm x 25.4mm)
概述
