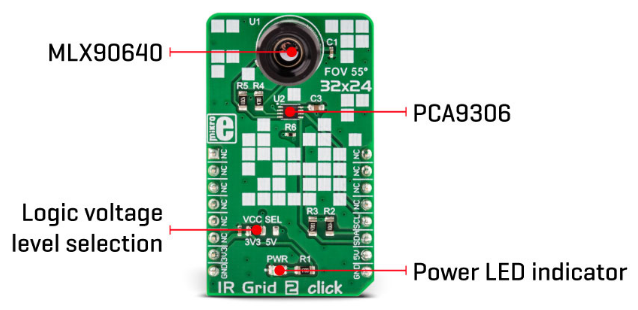

Mikroe MIKROE-3194 IR Grid 2 Click板
MikroElektronika MIKROE-3194 IR Grid 2 Click板是一款热成像传感器，具有由768个非常灵敏且经工厂校准的红外元件组成的阵列。这些元件排列成32行24像素，每个元件在其局部视场内可测量高达300℃的物体温度。MIKROE-3194 IR Grid 2 click板采用MLX90640红外传感器，该传感器采用行业标准TO39封装。另外，该红外传感器还设有2Kbit EEPROM，用于存储补偿和校准参数。
MIKROE-3194 click板具有极少外部元件、低引脚数和I2C数字接口，非常适合用于构建各种热探测应用。该click板可用于各种需要精确的非接触式温度测量或热成像的应用。
特性
- Melexis MLX90640 32x24红外栅格阵列传感器，设有2Kbit EEPROM和55˚ x 32˚的FOV
- Texas Instruments PCA9306双向I2C电平转换器
- 768个经工厂校准的传感器
- 可实现高达300℃的非接触式温度测量
- 集成8Kbit EEPROM，用于存储配置和补偿参数
- 可编程刷新率高达64Hz
应用
- 热扫描仪
- 精确的非接触式温度测量
- 家中的热量泄露
- 移动部件的工业温度控制
- 加热物体定位
- 人体存在检测
规范
- I2C接口
- 输入电压：3.3V或5V
- 42.9mm x 25.4mm click板尺寸
- 产品重量：26g
MIKROE-3194 IR Grid 2 Click板概述
