Molex Easy-On FFC/FPC FlatLock连接器
Molex Easy-On FFC/FPC FlatLock连接器采用双触点连接，具备预锁定功能，并拥有高插配次数等级。该连接器包含一个带双触点连接的后翻致动器，其防滑侧设有预锁定 功能。预锁定机制可防止FFC/FPC电缆在致动器锁定前的组装过程中意外滑出。这避免了由于电缆连接不当而导致的组装缺陷。Easy-On FFC/FPC FlatLock连接器能够承受多达15次的拔插而可靠性不减。该连接器高度低，仅0.90mm，并采用双触头连接，让它能装进紧凑的空间里。Easy-On FFC/FPC FlatLock连接器采用常用的0.50mm间距直列焊盘，在小型设备中的连接器和电缆都必须用这种焊盘。典型应用包括：笔记本电脑、无人机、IoT设备、智能手表、冰箱、洗衣机和烤箱。
特性
- 包括双触头连接和预锁 功能的翻盖致动器
- 高度低，仅0.90mm，并采用双触头连接
- 可承受多达15次拔插而可靠性不减
- 支持0.50mm间距配置
- 符合RoHS指令
- 不含PFAS
- 低卤素
- 触点镀金
规范
- 0.5 A最大电流
- 50 V 的最大电压
- 高 0.9 mm
- 0.50mm间距：
- 最大触点电阻：100mΩ
- 绝缘电阻：100MΩ
- 耐电压：250V
- 最大耐用寿命：15次
- FFC/FPC厚度：0.20±0.03mm
- 工作温度范围：-40 °C至105 °C
应用
- 移动设备：
- 便携式电脑
- 智能手机
- 平板电脑
- IoT/智能家居设备
- 游戏主机/控制器
- AR/VR设备
- 无人机
- 可穿戴设备：
- 智能手表
- 医疗保健设备
- 耳塞
- 电器:
- 真空吸尘器
- 冰箱
- 洗衣机
- 烘干机
- 烤箱

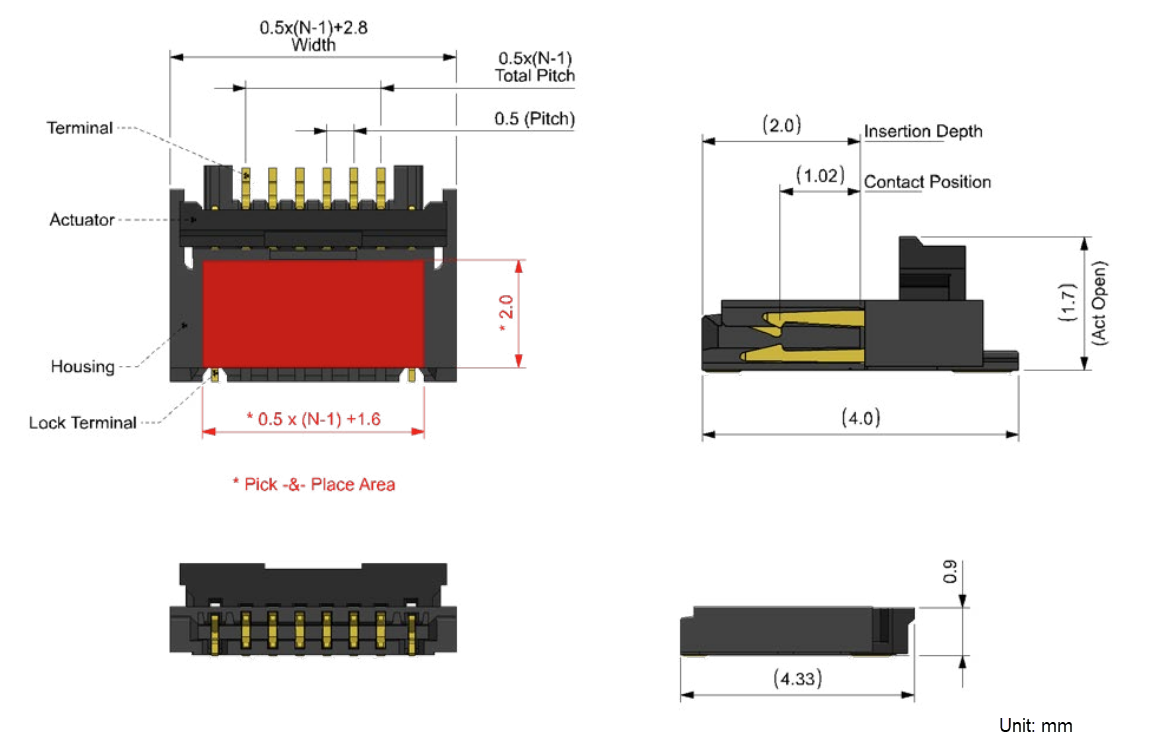

尺寸图
其他资源
相关产品
Molex Easy-On FFC/FPC连接器
有多种脚距可选，包含诸多特性以适应各类应用的各种空间和使用需求。
