Molex Squba 1.8mm/3.6mm密封式线对线连接器

Molex Squba密封式线对线连接器提供1.80mm和3.6mm密封式线对线连接系统。Squba系列具有IP68 NEMA防护等级，可承载6A (1.8mm) 或14A (3.6mm) 电流，可为各种空间受限的应用可靠供电。Molex Squba 2至10路密封连接器具有受保护的扁平正面闩锁和带保护端子通道的密封盖。主锁可实现30N端子保持力。环绕式绝缘压接可防止密封件刺破。Squba系列包括耐候性密封盖，可在恶劣条件下保护密封件。这些密封盖还能防止频繁搬运造成的损坏，有助于防止最终产品出现故障。

查看相关Squba预压接引线

特性

  • 受保护的薄型正向闩锁
  • 微型尺寸
  • 密封组件，性能出色（IP68 NEMA防护等级）
  • 密封盖，设有保护端子通道
  • 绕线绝缘压接，防止密封穿孔
  • 主锁可实现30N的端子保持力
  • 采用净体式端子端子，避免密封件刺破

应用

  • 消费类
    • 室外照明
    • 暖通空调设备
    • 安全系统
  • 商用车辆
    • ATV
    • 船用仪表板下布线
    • 照明
  • 工业
    • 机器人
    • 工业设备和电机
    • 食品加工设备/工厂
  • 配液器

规范

  • 脚距：1.80mm和3.60mm
  • 最大电压：125V
  • 最大电流：6.0A
  • 接触电阻：10mΩ
  • 电介质耐压：小于5mA
  • 绝缘电阻：100MΩ
  • IP68防护等级

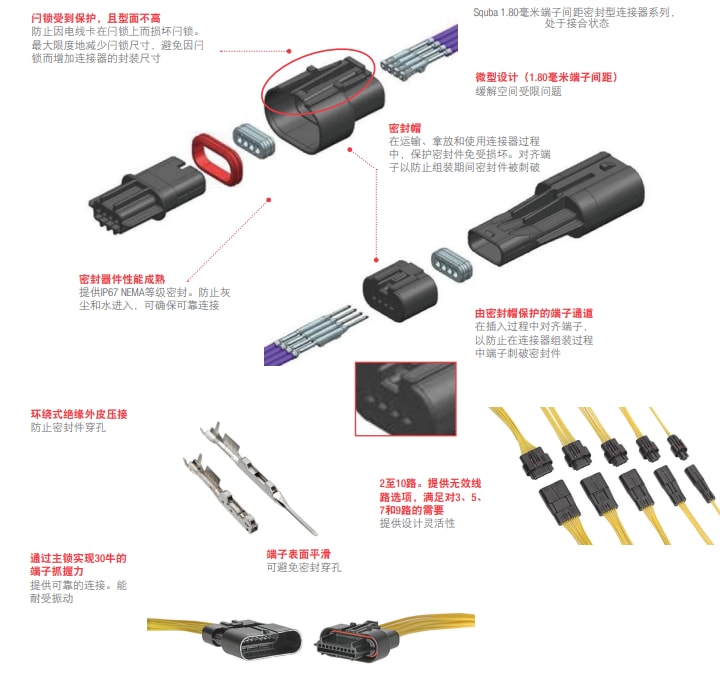

连接器图注

框图 - Molex Squba 1.8mm/3.6mm密封式线对线连接器
