Nexperia 36V直流电机用50V/55V MOSFET
用于36VDC电机的Nexperia 50V/55V MOSFET采用LFPAK88封装，提供330A或410A持续电流。逻辑电平、栅极驱动器和N沟道增强模式MOSFET是电池隔离和直流电机控制系列MOSFET的成员。这些设备采用Nexperia的独特“SchottkyPlus”技术，提供高效率和低尖峰性能，通常与集成SCHOTTKY或类SCHOTTKY二极管的MOSFET相关联，但没有问题较大的高漏电流。
Nexperia 50V/55V MOSFET设计用于需要强大雪崩能力、线性模式性能、在高开关频率下使用以及在高负载电流下安全、可靠开关的36V电池供电的应用。
特性
- 连续电流能力：330A (PSMN1R2-55SLH) 或410A (PSMNR90-50SLH)

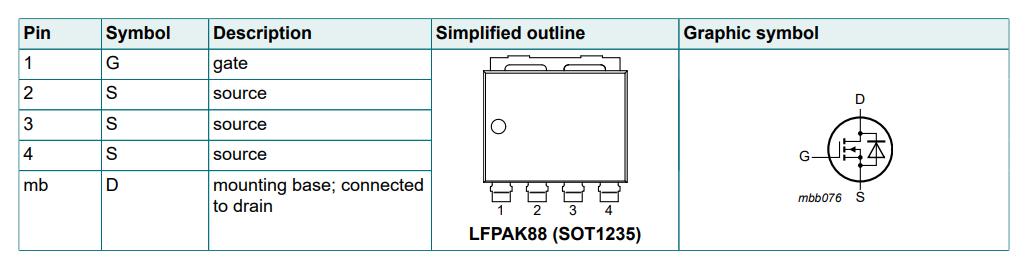

- LFPAK88 (8mm x 8mm) LFPAK型低应力裸露引线框，实现终极可靠性、最佳的焊接和简单的焊点检查
- 要连接铜夹和焊片，实现低封装电感和电阻及高ID等级。
- D2PAK和10mm x 12mm无引线封装类型的理想替代产品
- 按175°C测试合格
- 经雪崩测试，100%通过
- 低QG、QGD和QOSS实现高效率，特别是在更高开关频率下
- 超快开关，具有软体二极管恢复功能，可实现低尖峰和振铃，推荐用于低EMI设计
- 独特的“SchottkyPlus”技术，可实现类似Schottky的开关性能和低IDSS泄漏
- 窄VGS(th)额定值，实现轻松并联和电流共享改善
- 非常强大的线性模式/安全工作区特性，可在大电流条件下实现安全可靠的开关
应用
- 无刷直流电机控制
- 大功率交流-直流应用（例如服务器电源）中的同步整流器
- 电池保护
- eFuse和负载开关
- 热插拔/浪涌电流管理
- 10节锂离子电池应用（36V至42V）
