Nexperia 74LVC08A四路双输入与栅极
Nexperia 74LVC08A四路双输入与栅极可驱动来自3.3V或5V设备的输入。这一特性使这些设备能够在3.3V和5V混合应用中用作转换器。Nexperia 74LVC08A在所有输入端的施密特触发器动作可处理电路较慢的上升和下降时间。
特性
- 输入过电压容限为5.5V
- 从 1.2 V 到 3.6 V 的宽电源电压范围
- CMOS低功率
- 符合JEDEC标准
- JESD8-7A（1.65V至1.95V）
- JESD8-5A（2.3V至2.7V）
- JESD8-C/JESD36 (2.7 V 到 3.6 V)
- 与TTL电平直接连接
- 工作温度范围：-40°C到+85°C及-40°C到+125°C
- ESD保护：
- HBM：ANSI/ESDA/JEDEC JS-001 2类，超过2000V
- CDM：ANSI/ESDA/JEDEC JS-002 C3类超过1000V

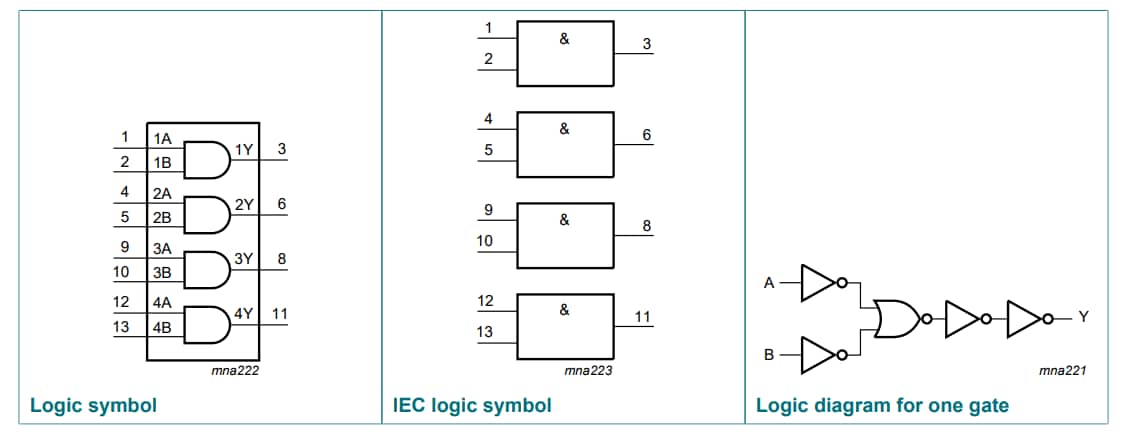

功能图
