Nexperia 74LVC162245A-Q100 16位收发器

Nexperia 74LVC162245A-Q100 16位收发器在发送和接收方向具有非反相三态总线兼容输出。该器件具有两个便于级联的输出使能 (nOE) 输入，以及两个用于方向控制的发送/接收 (nDIR) 输入。虽然输入可以由3.3V或5V器件驱动，但在禁用时可以向输出施加高达5.5V的电压。得益于以上特性，该器件适用于3.3V和5V混合电压应用。高电平和低电平输出级均包含30Ω串联终端电阻，以降低线路噪声。

74LVC162245A-Q100 16位收发器采用CMOS技术，具有低功耗和多字节流通标准引脚分配架构。该器件可用作两个8位收发器或一个16位收发器。74LVC162245A-Q100的数据输入具有总线保持功能，无需外部上拉电阻来保持未使用的输入。

该产品符合汽车电子设备委员会 (AEC) 标准Q100（1级），适用于汽车应用。

特性

  • 符合AEC-Q100（1级）汽车产品标准
    • 指定温度范围：-40°C至85°C及-40°C至125°C
  • 连接5V逻辑时，存在5V容限输入/输出
  • 1.2V至3.6V宽电源电压范围
  • CMOS低功耗
  • 多字节流通标准引脚分配架构
  • 多个低电感电源引脚和接地引脚，可最大限度降低噪声和接地弹跳
  • 直接与TTL电平接合
  • 集成30Ω端接电阻
  • VCC=0V时具有高阻抗
  • 符合JEDEC标准：
    • JESD8-7A（1.65V至1.95V）
    • JESD8-5A（2.3V至2.7V）
    • JESD8-C/JESD36（2.7V至3.6V）
  • ESD保护：
    • HBM JESD22-A114F超过2000V
    • MM JESD22-A115-A超过200V（C=200pF，R=0Ω）
    • CDM ANSI/ESDA/Jedec JS-002超过1000V

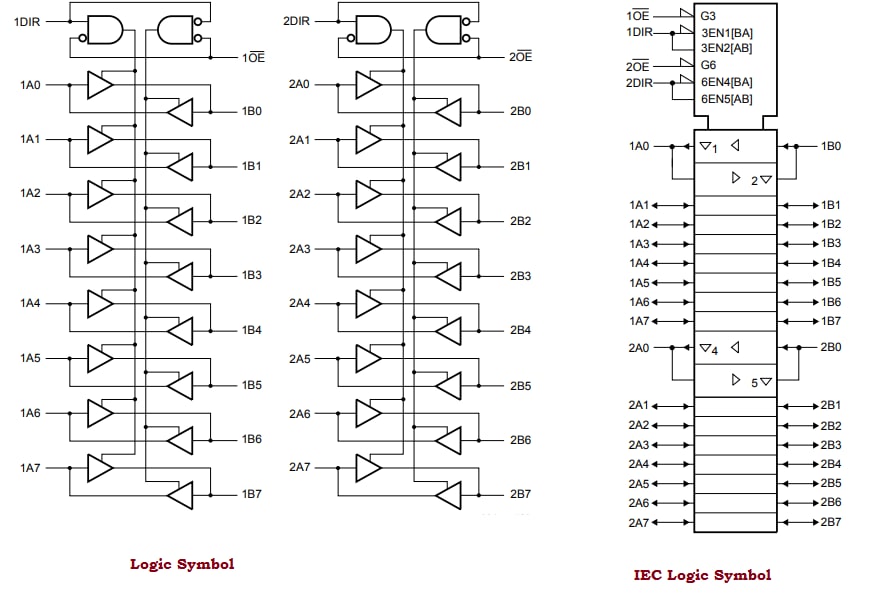

功能图

Nexperia 74LVC162245A-Q100 16位收发器
发布日期: 2019-05-27 | 更新日期: 2023-04-26
