Nexperia 74LVC1G240单反相缓冲器/线路驱动器
Nexperia 74LVC1G240单反相缓冲器/线路驱动器是1位反相缓冲器/线路驱动器，具有三态输出。74LVC1G240具有输出使能OE，其输出可在高电压下实现高阻抗关断状态。3.3V或5V器件驱动输入，以便在3.3V和5V混合环境中灵活地作为转换器。所有输入的施密特触发器动作使电路具有较缓慢的输入上升和下降时间容限。
Nexperia 74LVC1G240单反相缓冲器/线路驱动器完全适合使用IOFF电路的局部掉电应用。IOFF电路可禁用输出，防止断电时任何可能的破坏性回流电流通过74LVC1G240。
特性
- 符合JEDEC标准：
- JESD8-7（1.65V至1.95V）
- JESD8-5（2.3V至2.7V）
- JESD8-B/JESD36 (2.7V 到 3.6V)
- ±24mA输出驱动 (VCC=3.0V)
- ESD保护：
- HBM ANSI/ESDA/JEDEC JS-001 2类超过2000V
- CDM ANSI/ESDA/JEDEC JS-002 C3类超过1000V
- 1.65V 到 5.5V 的宽幅电源电压范围
- 高抗噪性
- CMOS低功耗
- 输入接受电压高达 5V
- 闭锁性能超过 250mA
- 直接与TTL电平接合
- 工作温度范围：-40°C到+85°C及-40°C到+125°C

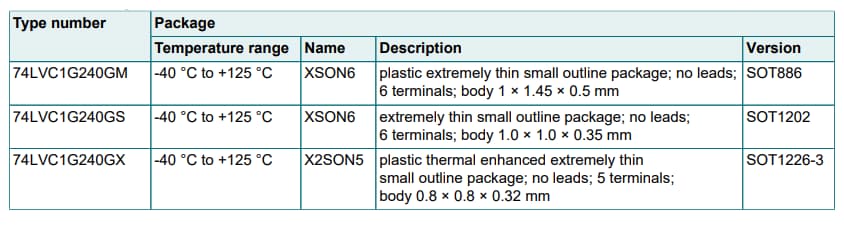

零件对比图
功能图
引脚配置
