Nexperia NEVB-NPS1001评估板
Nexperia NEVB-NPS1001评估板是一款集成了NPS1001负载开关的双层PCB。NPS1001是一款低电压、单通道负载开关，其低RDSON (12mΩ) 可将IR 压降和功率损耗降至最低。它支持高达0.6A RMS电流和1.5A的峰值电流。
Nexperia NEVB-NPS1001评估板的VIN 和VOUT 连接以及PCB布局布线为测试器件提供了低电阻进出路径。测试点连接使用户能够根据用户定义的测试条件控制器件，并进行精确的RON 测量。
特性
- 输入电压可通过测试点J3 (VIN) 提供，VIN 范围为0.5V至1.8V
- 或者，TP4、TP5、TP6和TP7处设有GND测试点
- 去耦电容器连接到EVB输入端的VIN 并靠近负载开关IC；输出端也是如此
- 可以将测试负载连接到终端J4 (VOUT)
- 使能引脚 (EN) 和偏置引脚 (BIAS) 均可方便地连接到引脚接头和微型测试点，从而允许在使用外部源驱动引脚时无缝连接示波器
- 当需要对输入或输出进行精确测量时，使用VIN_Sense (TP2) 和VOUT_Sense (TP8)
应用
- 手机
- 可穿戴设备
相关开关
Nexperia NPS100x负载开关
低电压、单通道负载开关的RDSON 低 (11mΩ)，以减少IR 电压降和功率损耗。

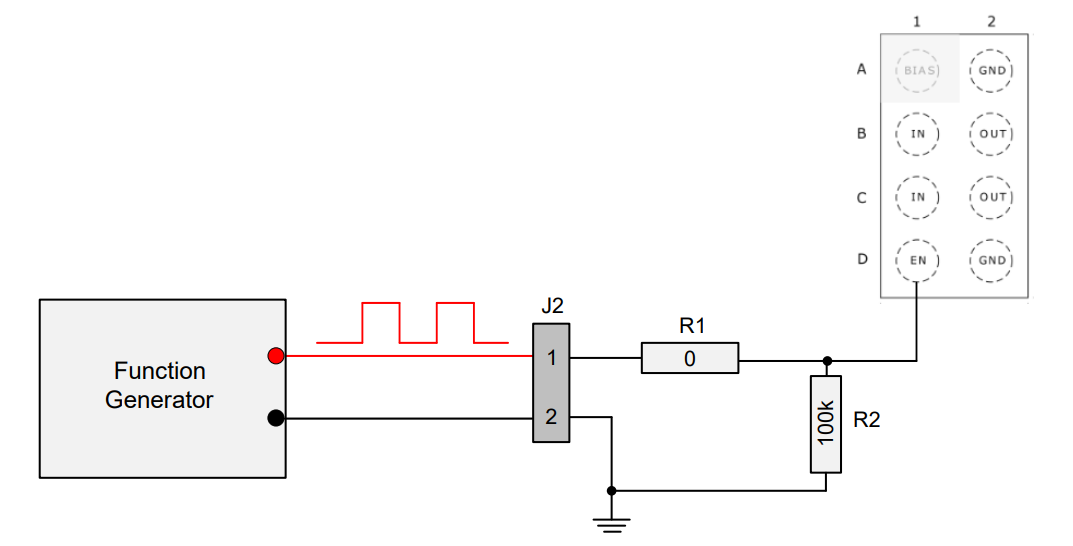

NEVB-NPS1001使能选项
布局
