Nexperia NMUX27518x 6通道多路复用开关IC
Nexperia NMUX27518x QSPI/SDIO 6通道2选1多路复用器-解复用器开关IC为空间受限应用中模拟和数字信号路由提供了高性能、低功耗的解决方案。这些Nexperia器件具有六个独立控制的单刀单掷 (SPST) 开关，经优化这些开关导通电阻低（典型值只有4.5Ω）且电荷注入极少，在整个大带宽都保证了信号完整性。NMUX27518x工作采用单电源，支持电源轨以下的模拟和数字信号，因此非常适合用于混合信号设计。该系列包括汽车级（通过Q100认证）变种，如NMUX27518E_Q100和NMUX27518_Q100，它们符合AEC-Q100标准，支持扩展温度范围，提高了在恶劣环境下的可靠性。凭借先断后合开关、故障安全逻辑和低泄漏电流等特点，这些多路复用器非常适合用于消费类电子产品、汽车系统和工业控制等应用。
特性
- 提供有AEC-Q100（1级和2级）版本
- 工作电压范围宽：1.08V至3.6V (NMUX27518) 或1.62V至3.6V (NMUX27518E)
- 在掉电模式下隔离，让VC =0V
- 21.5pF（典型值）低电容开关
- 240MHz或500MHz带宽，适合高速轨至轨信号处理
- -62dB OFF态串扰和隔离
- 兼容1.8V逻辑控制输入
- 耐3.6V的控制输入
- 独立电源排序 - 所有I/O端口上都加了倒送电保护
- 典型导通电阻为 8 Ω
- 5nA典型值供电电流
- 150ps典型值端口偏斜 (NMUX27518)，支持50MHz qSPI
- 闩锁性能超过100mA，符合JESD 78 II级标准
- ESD保护
- HBM - ANSI/ESDA/JEDEC JS-001 2级，超过2kV
- CDM - ANSI/ESDA/JEDEC JS-002 C3级，超过1.5kV
- IEC61000-4-2 3ji，所有nYn引脚上的接触放电超过±6kV
- 24引脚TSSOP24 (7.8mm x 4.4mm x 1.1mm) 和HWQFN24 (4mm x 4mm x 0.75mm) 封装
- 温度范围
- -40 °C至+125 °C (NMUX27518)
- -40 °C至+85 °C (NMUX27518E)
应用
- SD-SDIO和MMC双端口多路复用器
- PC VGA视频多路复用视频系统
- 音频和视频信号路由
- 服务器
- 存储器扩展/冗余
- 笔记本电脑
- 汽车级版本
- 电子控制单元（ECU）
- qSPI存储器多路复用
- 远程信息处理/导航
- 信息娱乐系统
- 高级驾驶辅助系统 (ADAS)
数据手册
- NMUX27518 - 1.08V到3.6V，500MHz带宽
- NMUX27518E - 1.62V到3.6V，240MHz带宽
- NMUX27518-Q100 - 汽车级，1.08V到3.6V，500MHz带宽
- NMUX27518E-Q100 - 汽车级，1.62V到3.6V，250MHz带宽

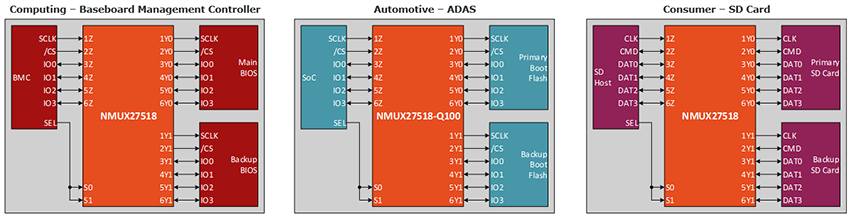

应用电路示例图

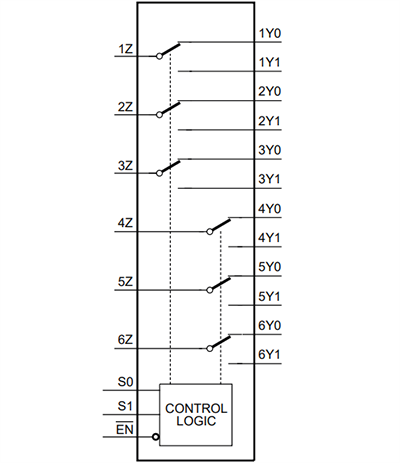

功能图
发布日期: 2025-08-06
| 更新日期: 2025-09-16
