Nexperia NPS7601单通道低IQ负载开关

Nexperia NPS7601单通道低IQ负载开关是一款稳压正向降压负载开关，具有常开式真正反向电流阻断功能。它可在电源轨之间有效切换，最大限度降低功耗并实现精准的负载控制。

Nexperia NPS7601的工作输入电压范围为1.5V至5.5V，支持高达1.5A的持续电流。通过高电平有效使能 (EN) 输入控制操作，当引脚保持低电平时，可阻断双向电流，从而实现负载隔离。当EN设置为高电平时，且输入电压超过输出电压，NPS7601将以受控方式启动，管理浪涌电流以防电源电压下降。

为了实现快速、真正的反向电流阻断，并将瞬态反向电流降至最低，该设备采用稳压正向电压方案。这种主动控制方法克服了一般以输入到输出电压比较器为基础的解决方案，后者通常需要数百mA电流才能启动。

特性

  • 1.5 V 到 5.5 V 的输入电压范围
  • 最大持续电流：1.5A
  • 低静态电流（IQ）：600nA（典型值）
  • 低关断电流（ISD）：120nA（典型值）
  • 反向漏电流（IN引脚外）：-220nA
  • 真正反向电流阻断
    • VIN≥1.5V（EN高且VOUT≥VIN）
    • VIN=0V（VOUT≥VIN时）
  • 启动时的受控上升时间
  • 过热保护
  • 短路保护
  • SOT8113、4引脚晶圆级芯片尺寸封装
  • 环境温度范围（Ta）：-40°C至+125°C

应用

  • 消费类电子产品
  • 可穿戴设备
  • 物联网 (IoT) 设备
  • 电池供电和电池备用系统
  • USB供电设备

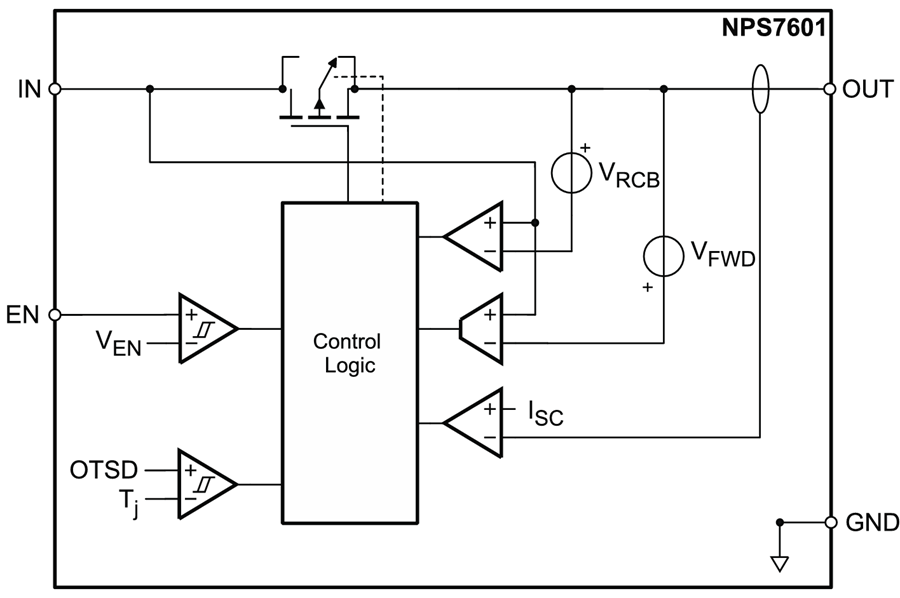

功能图

框图 - Nexperia NPS7601单通道低IQ负载开关

开发工具

Nexperia NEVB-NPS7601负载开关评估板

测试低损耗集成负载开关NPS7601在不同应用中的性能。

Learn More关于Nexperia NEVB-NPS7601负载开关评估板 View Products与Nexperia NEVB-NPS7601负载开关评估板相关
