NXP Semiconductors i.MX 8M Nano评估套件 (8MNANOLPD4-EVK)

NXP Semiconductors i.MX 8M Nano评估套件 (8MNANOLPD4-EVK) 具有丰富的特性，可帮助希望基于i.MX 8M Nano应用处理器创建系统设计的开发人员快速入门。该8MNANOLPD4-EVK由一个紧凑型计算模块和一个较大的基板组成，该基板可提供产品评估所需的广泛连接性。该计算模块包含i.MX 8M Nano应用处理器、2GB DDR4内存、PMIC、eMMC和Wi-Fi^®/蓝牙^®模块。该基板设有多个接口，包括USB、MIPI-DSI、MIPI-CSI、microSD、以太网、红外接收器以及用于电源指示和通用用途的LED。

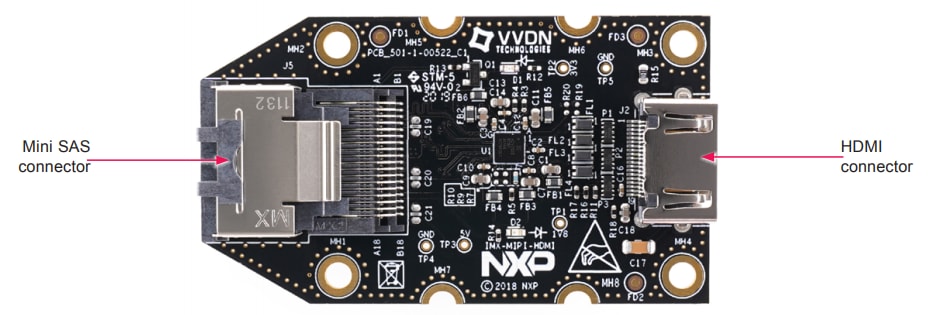

8MNANOLDP4-EVK设有多媒体接口、PCA9450B PMIC和Wi-Fi/BT模块，性能卓越、功率效率高。该套件可通过MIPI-DSI转HDMI附件卡实现HDMI，从而实现简单的开箱即用效果。典型应用包括智能电源插座和灯具开关、家居安全和监控、生命体征监视器和家居控制面板。

特性

基板：
- MicroSD卡连接器
- 两个Type-C连接器：
  - Port1是USB2.0 Type-C连接器
  - Port2是唯一的电源端口
- 1Gbps以太网
- Mini-SAS MIPI-DSI连接器，用于显示器
- Mini-SAS MIPI-CSI连接器，用于相机
- USB至串联转换器，用于调试
- 红外接收器
- 用于电源指示和一般用途的LED
- 3.5mm音频插孔，用于放大音响
附加板：
- MX8-DSI-OLED1：支持触摸屏的OLED显示屏
- MINISASTOCSI：机器视觉和视频录制用相机模块

计算模块：
- i.MX 8M Nano应用处理器，具有多达五个内核：
- 4个Arm^® Cortex^®-A53
- 1个Arm^® Cortex^®-M7
- LPDDR4 16-bit, 2GB
- eMMC 5.1，32GB
- QSPI NOR闪存，32MB
- NXP电源管理IC (PMIC)
- NXP Wi-Fi 802.11a/b/g/n/ac和BT5.0
