NXP Semiconductors BATT-14AAAPACK可配置电池组
NXP Semiconductors BATT-14AAAPACK可配置电池组旨在与用于MC33771和MC33772锂离子电池控制器的评估板配合使用。BATT-14AAAPACK通过若干标准且易于取放的电池模拟一个3节电池至14节电池电池组，该器件采用紧凑封装，可通过34引脚的带状电缆直接连接评估板。因此，无需设计任何其他硬件，即可将BATT-14AAAPACK的一组电池与评估板进行连接。
BATT-14AAAPACK包括14个串联的电池座(标准AAA格式，也可称为LR3或10440)、可选的电流检测电阻，以及可配置的跳线和一个1.3mm的充电插孔。每个电池座均连接到34引脚连接器，并模拟在实际应用中连接到MC3377x电池接线柱的电压单元。电池组可接受低于4.4V且与AAA格式兼容的任何电池。
特性
- 14个AAA电池座
- 34引脚排针，与MC33771和MC33772评估板兼容
- 1.3mm串连充电插孔
- 2mm香蕉连接器
- 0.1Ω电流测量电阻
- 电流测量配置跳线
- MC33771/MC33772配置跳线
- 保护熔断器
俯视图

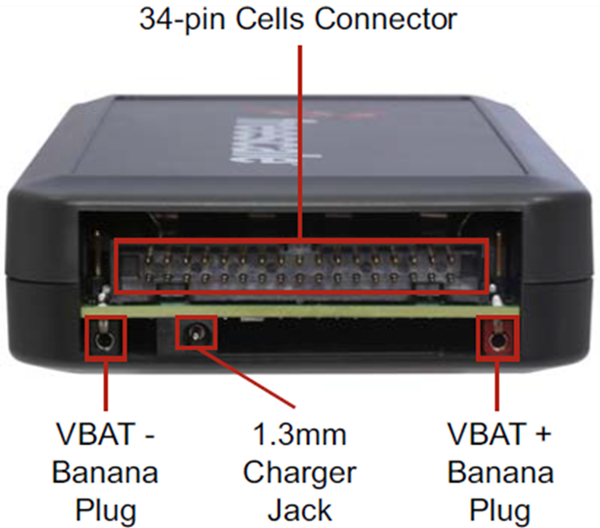

侧视图
发布日期: 2018-05-23
| 更新日期: 2022-10-20
