NXP Semiconductors FRDM-KW40Z Freedom开发板
NXP FRDM-KW40Z Freescale Freedom开发板是一款小型、低功耗、高性价比的评估和开发板。FRDM-KW40Z可用于应用程序原型设计和MKW40Z SoC系列产品的演示。该评估板具有易用的大容量存储器器件模式闪存编程器、一个虚拟串行端口及标准编程和运行控制功能。
特性
- Freescale超低功耗MKW40Z SoC BLE/IEEE标准802.15.4平台
- 符合IEEE标准802.15.4-2006的收发器，支持5.0MHz通道中的250kbps O-QPSK数据，以及全扩频编码和解码
- 完全符合Bluetooth v4.1低功耗 (BLE) 要求
- 符合IEEE 802.15.4标准的无线节点
- 小尺寸参考设计区域，具有低成本RF节点
- 与外部平衡-不平衡转换器一起使用的差分输入/输出端口，用于单端口操作
- 较少外部元件
- 可编程输出功率为-20dBm至+5dBm（SMA连接器），无谐波抑制器，具有直流/直流旁路和降压操作模式
- 针对SMA连接器上的802.15.4应用，接收器灵敏度的典型值为-102dBm（1% PER，针对20字节有效载荷包）
- 接收器灵敏度为-91dBm（针对BLE应用）
- 集成PCB反向F型天线和SMA射频端口
- 多种电源选择
- 具有降压、升压和旁路工作模式的直流-直流转换器
- 32MHz参考振荡器
- 32kHz参考振荡器
- 2.4GHz频率操作（ISM和MBAN）
- 支持无线编程 (OTAP) 的外部串行闪存
- 集成开放标准串行和调试适配器 (OpenSDA)
- Cortex 10引脚 (0.05") SWD调试端口，用于目标MCU
- Cortex 10引脚 (0.05") JTAG端口，用于OpenSDA更新
- 4个红色LED指示灯
- 1个蓝色LED指示灯
- 2个按钮开关
- 2个TSI按钮
概述

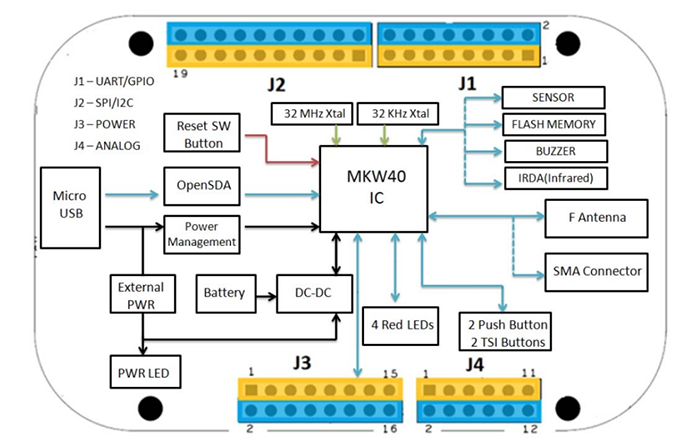

Block Diagram
