NXP Semiconductors 用于Danfoss DCM™1000X的GD3160半桥评估套件
NXP Semiconductors GD3160半桥评估套件（用于Danfoss DCM™1000X）预装有两个GD3160单通道栅极驱动器。FRDMGD3160DCMHB套件包括用于连接安装有FlexGUI软件的PC的Freedom KL25Z微控制器硬件。它用于以菊花链或独立配置与GD3160栅极驱动器件上的串行外设接口 (SPI) 寄存器通信。
KITGD316xTREVB转换器板设计用于将MCU和GD3160栅极驱动器之间的3.3V信号转换为5.0V信号。FRDMGD3160DCMHB GD3160半桥评估套件连接到兼容的SiC模块，用于半桥或三项评估与应用开发。
特性
- 兼容DCM™1000 x SiC模块
- Flex GUI可搭配该套件使用
- 菊花链SPI接口可配置性
- 易于配置的跳线选项
- SPI可配置寄存器选项，采用Flex GUI
- 通过单个套件进行双脉冲和短路评估
- 三相评估，带三个菊花链套件
- 光纤连接选项，用于外部PWM输入
- 可提供用户指南
必要设备
- 1.27mm跳线，用于配置（包含在套件中）
- 30µH至50µH，大电流空芯电感器，用于双脉冲测试
- 高压电源，带保护屏蔽和听觉保护
- 12V、1.0A直流电源
- 500MHz 2.5GS/s 4通道示波器
- Rogowski线圈、PEM Model CWT Mini HF60R或CTW MiniHF30（较小直径）
- 隔离式高压探头（CAL Test Electric CT2593-1、Tektronix THDP0200）
- 数字伏特计
套件内容
- 防静电袋内组装且经过测试的FRDMGD3160DCMHB评估板
- 3.3V至5.0V转换器板 (KITGD316XTREVB) ，连接到FRDM-KL25Z
- USB type A公头转type mini B公头电缆
- 快速入门指南
相关产品
NXP Semiconductors GD3160高级栅极驱动器
设计用于驱动用于xEV牵引逆变器、 OBC和直流-直流转换器的SiC和IGBT模块。
其他资源
连接FRDM-KL25Z半桥EVB和转换器板

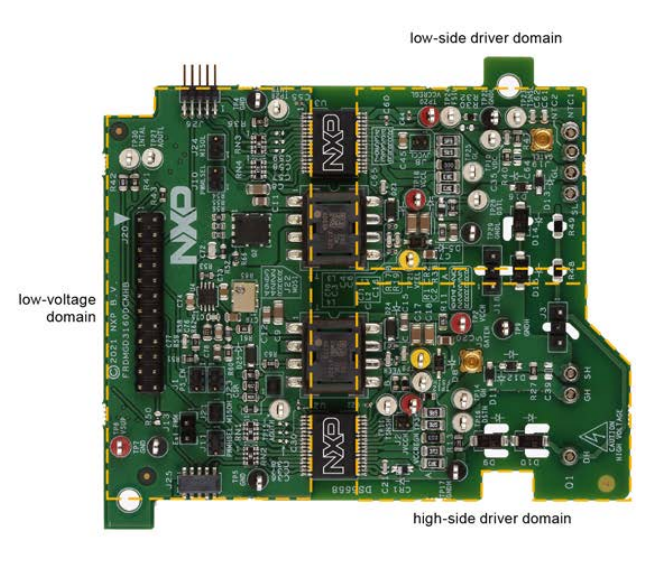

接口域

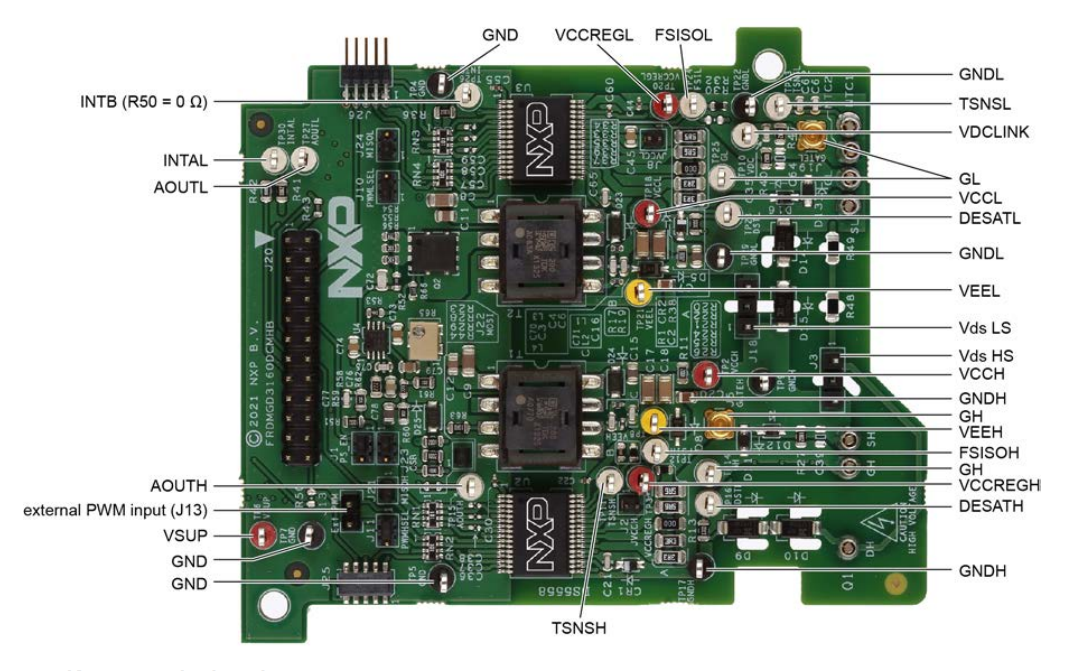

关键测试点位置
电源和跳线配置
