NXP Semiconductors FRDMPT2001EVM评估模块
NXP Semiconductors FRDMPT2001EVM评估模块提供了一个平台，用于开发和测试基于PT2001可编程电磁阀控制器 (PSC) 的汽车燃油喷射控制系统。 NXP FRDMPT2001EVM评估模块包含一个商用版本的PT2001以及用于多达四个喷油器、两个燃油泵和一个DC-DC转换器的连接器。
该评估模块包括FRDMPT2001EVM板和插入底部的MCU配套板。MCU配套提供两个选项：
- FRDM-KL25Z 板（默认配置）允许开发人员使用NXP的SPIGen软件直接访问FRDMPT2001EVM板上的PT2001。这让开发人员得以快速熟悉PT2001，无需编写任何MCU代码。
- S32K144EVB-Q100 板基于S32K144汽车用Kinetis处理器，该处理器具有评估PT2001汽车燃油系统设计所需的高速性能。NXP S32 Design Studio软件可用作开发应用专用MCU代码的平台，并通过OpenSDA端口将其下载到S32K144EVB-Q100。
必要设备
- 1/8"刀片螺丝刀，用于连接负载
- 直流电源：12V，最小5.0A电流处理能力，具体取决于负载要求
- USB标准A（公头）转Micro-B（公头）电缆，用于随附的K144 Freedom板
- USB标准A（公头）转mini-B（公头）电缆，用于随附的KL25Z Freedom板
- 直喷式喷油器的典型负载
- NXP SPIGen软件，用于搭配基于FRDM-KL25Z的SPI加密狗使用
- NXP S32 设计工作室软件
- NXP PT2001 Developer Studio
- 视窗 PC，带可用的USB端口

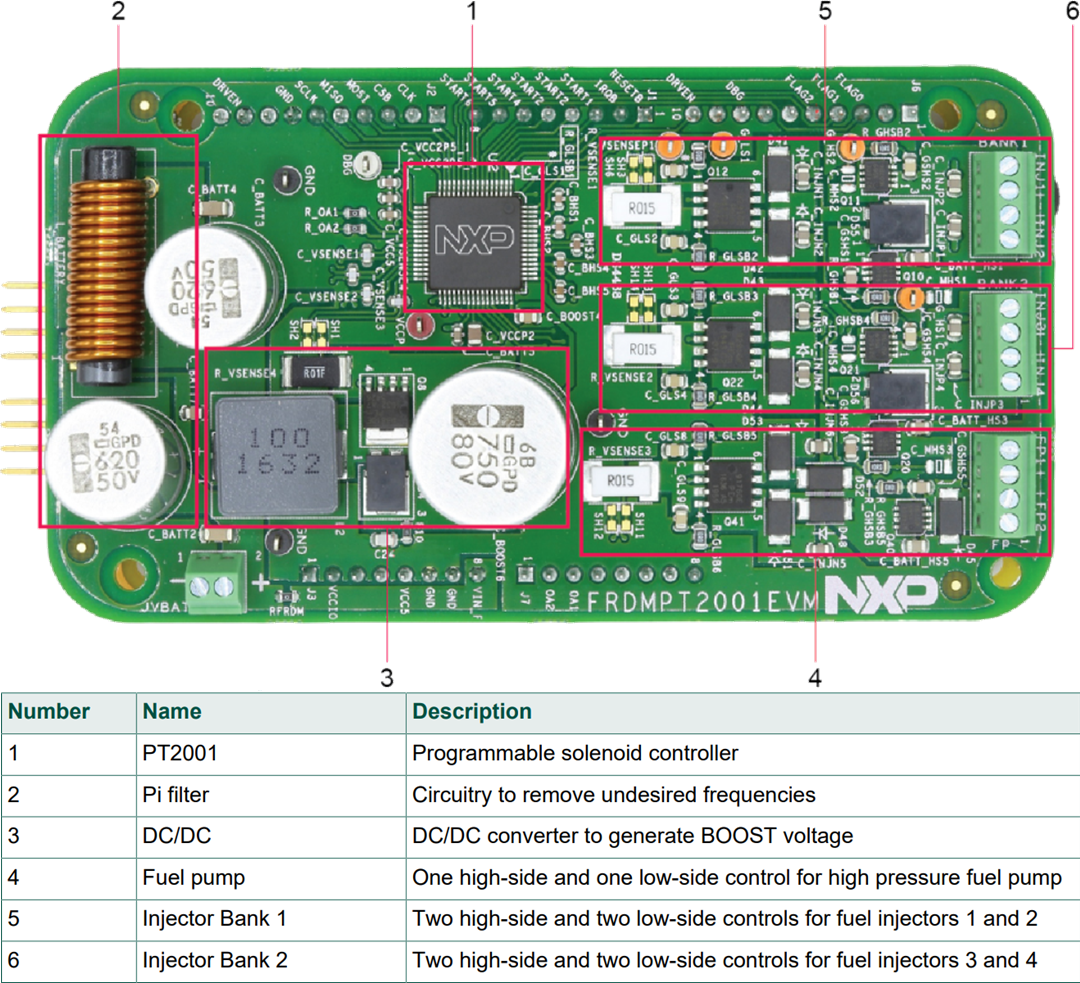

板布局

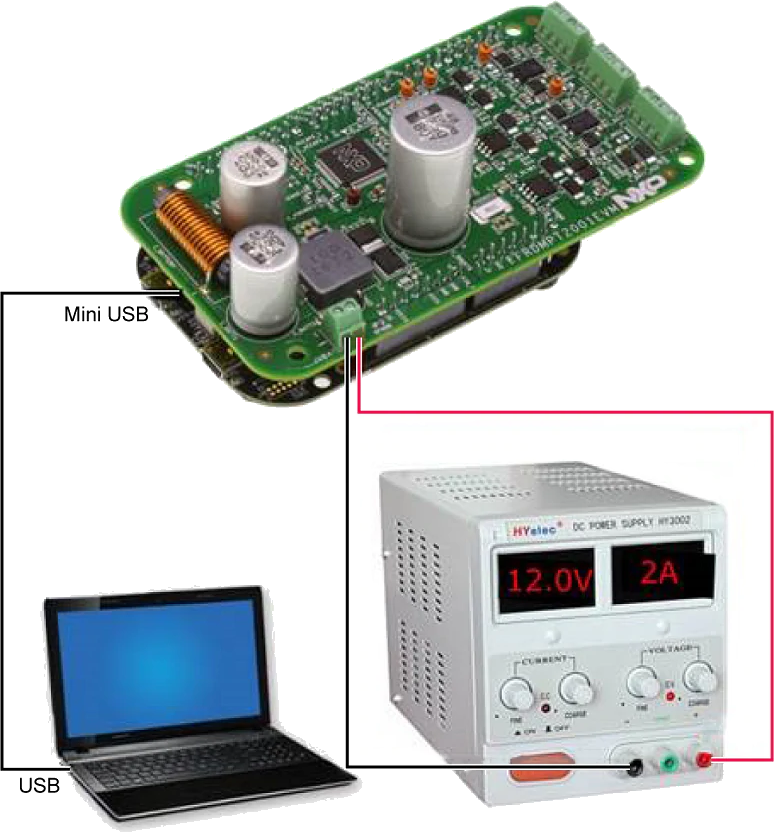

设置示例
相关控制器
NXP Semiconductors PT2001可编程电磁阀控制器 (PSC)
可编程栅极驱动器IC，设计用于精密汽车电磁阀控制应用。
