NXP Semiconductors FXLS8961AF 3轴MEMS加速度计
NXP Semiconductors FXLS8961AF 3轴MEMS加速度计设计用于各种需要出色失调和灵敏度稳定性的汽车安全性和便利性应用。该器件支持低功耗和高性能工作模式，可最大限度地提高灵活性，以满足独特用例的各种电源需求和分辨率。若干先进的集成数字特性有助于降低整体系统功耗并简化主机数据收集。
NXP Semiconductors FXLS8961AF采用3mmx3mmx1.25mm 12引脚QFN封装，脚距为0.65mm，带可湿性侧翼。该器件符合AEC-Q100标准，可在-40°C至105°C的扩展温度范围内工作。传感器性能、系统节能特性和扩展过热范围性能的完美结合使得FXLS8961AF成为汽车安全和便利应用的理想加速度计。
特性
- 用户可选满量程测量范围：±2/4/8/16g
- 12位加速度数据
- 8位温度传感器数据
- 高性能模式下噪声低至230μg/√Hz（典型值）
- 低功耗能力
- ≤ 2μA IDD（ODR高达6.25Hz）
- < 4µA IDD（ODR高达50Hz）
- 后置板安装零g偏移和TCO性能分别为±30mg（典型值）和±0.25mg/°C（典型值）
- 在低功耗和高性能模式下，可在0.78Hz至3200Hz范围内选择ODR
- 灵活的性能模式支持自定义ODR，具有可编程抽取（分辨率）和空闲时间设置
- 144字节输出数据缓冲器 (FIFO/LIFO)，能够存储多达32个12位X/Y/Z数据三元组
- 灵活的传感器数据变化检测(SDCD)功能，用于实现运动或无运动、高g/低g、自由落体和其他惯性事件
- 自主方向检测功能（纵向/横向/向上/向下）
- 自管理低功耗运动检测模式，带单线接口选项
- 12位矢量幅度计算
- 用于将数据采集与外部系统同步的触发器输入
- I2C接口频率高达1MHz；3线和4线SPI接口，时钟频率高达4MHz
- 双向、稳健的自检诊断：器件运动或方向不影响结果
应用
- 信息娱乐
- 远程信息处理盒 (T-Box)
- 汽车报警器
- 倾角仪
- 车门开度限位器
- 智能锁

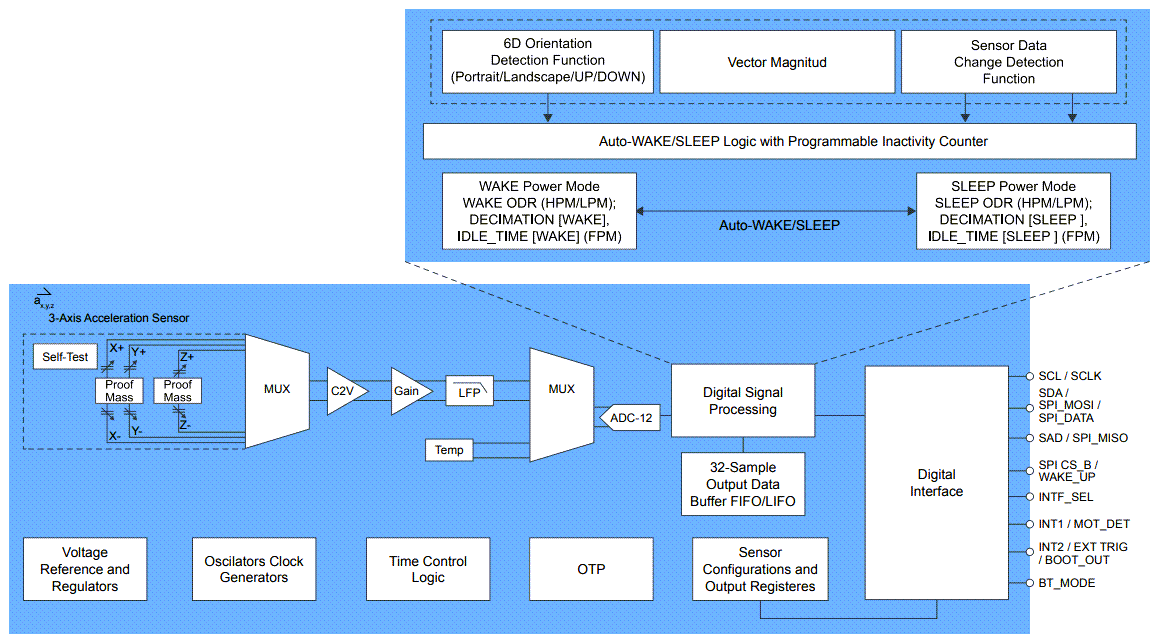

框图
相关开发工具
NXP Semiconductors FRDM-STBA-A8961传感器屏蔽板
该板 设计用于评估和开发FXLS8961CF 3轴加速度计。
