NXP Semiconductors KITPF8x50FRDMEVM 评估板

NXP Semiconductors KITPF8150FRDMEVM和KITPF8250FRDMEVM评估板采用PF8150和PF8250电源管理集成电路 (PMIC)。PF8150和PF8250与PF8100和PF8200引脚对引脚兼容。这些套件包含了全面评估特色PMIC所需的全部硬件。它集成一个基于NXP FRDM-KL25Z开发板的通信桥接器，用于连接图形用户界面 (GUI)，并完全配置和控制PF8150/PF8250 PMIC。

特性

  • 主要规格参数
    • 2.7 V 到 5.5 V 的工作输入电压范围
    • 通过FRDM-KL25Z接口进行USB到集成电路 (I2C) 通信
    • 高达1.0MHz I2C通信
    • 可选择硬接线默认PMIC配置或一次性可编程 (OTP)/先试后买 (TBB) 操作
    • 通过PMIC和/或系统模拟多路复用器 (AMUX) 进行高级系统监控/诊断
    • 多PMIC支持的领导者/跟随者接口连接器
    • 板载I/O稳压器，具有1.8V/3.3V可选输出电压
  • PMIC功能
    • 多达七个具有多相能力的开关稳压器
    • 四个具有可选择开关模式操作的低压差 (LDO) 稳压器
    • 可编程输出电压和电流限制
    • 可编程切换频率，具有可选择频率扩频
    • 实时时钟 (RTC) 由可编程纽扣电池充电器供电
    • 电压监控电路
    • 系统看门狗监控

应用

  • 工业
    • 汽车和工业视觉系统
    • eCockpit
    • 工业HMI
    • 其他工厂组网设备
    • 环视图
  • 汽车数字集群
  • 中小型消费电子电器

套件内容

  • 已组装、测试并预编程的FRDM-KL25Z微控制器板，装在防静电袋中
  • 快速入门指南
  • 3.0 ft。根据FRDM-KL25Z板的版本，提供USB-STD A至USB-B-mini电缆或USB Type-C®电缆

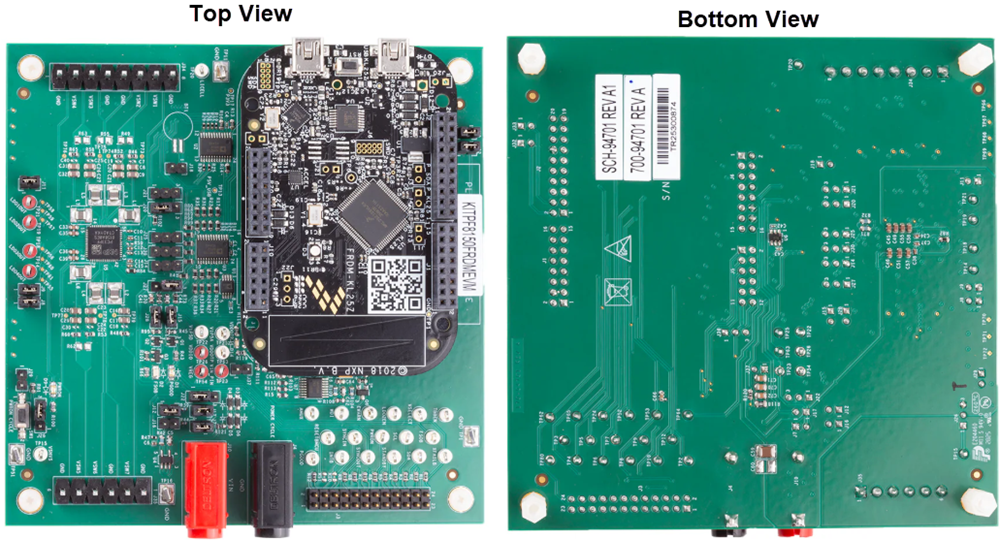

板布局

机械图纸 - NXP Semiconductors KITPF8x50FRDMEVM 评估板

相关电源管理IC

NXP Semiconductors PF81/PF82 12通道电源管理IC (PMIC)

为先进的汽车和工业处理提供经过验证的高效电源管理。
